自立型制御盤BOX（片扉タイプ）

屋内向けの自立型制御盤ＢＯＸになります。

ハンドル鍵付きの片扉（右開き）仕様になります。
※左開き仕様も製作承ります。（型式末尾『-Ｇ』付与にてご指定下さい）

サービス

設置環境にあわせた材質をお選び頂ける様、スチール鋼板・電気めっき鋼板・高耐食めっき鋼板の３タイプをご用意致しました。

  • ※電気めっき鋼板は一般的なボンデ鋼板、高耐食めっき鋼板はＺＡＭⓇ鋼板になります。

穴加工付きの標準価格です。

  • ※ＢＯＸ外面（６面）の機器取付穴加工を加工範囲内で施工致します。
  • ※穴加工不要の場合はノーホール値引を提供致します。（別途お見積り）
  • ※穴加工をご依頼の際は、ご発注時に穴加工位置を指定したデータ・図面等をご提示願います。
  • （ＤＸＦ・３Ｄ（ＳＴＥＰ、ＩＧＥＳ形式）等）
  • ※加工難易度の高い穴加工は有償となります。（別途お見積り）

ＢＯＸ外形サイズ（幅・高さ・深さ）を変更できます。（上限・下限設定より１ｍｍ単位から指定可能）

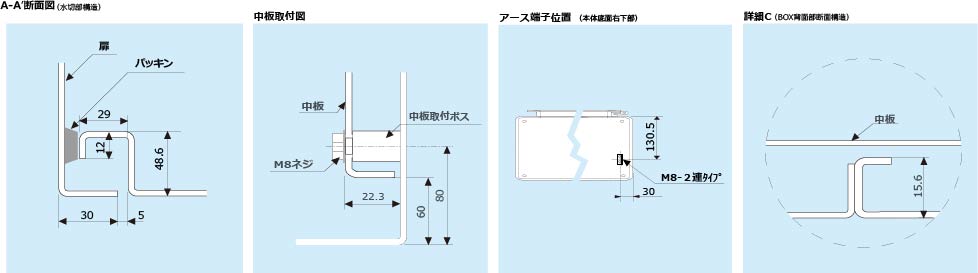

  • ※基本スペック（水切り寸法（間口）、扉厚み、外形サイズに対する中板サイズ）はＳＤＳ標準仕様となります。
  • ※価格は指定サイズに一番近い大きめのＢＯＸと同価格となります。

標準塗装色はマンセル５Ｙ７／１半ツヤ塗装でご指定色塗装も承ります。（別途有償対応）

  • ※ご指定色の場合は別途色見本（鉄製素材に塗装したもの）をご提示ください。
  • ※日本塗料工業番号、マンセル番号、ＲＡＬ番号での塗装も承ります。（塗料ツヤについてはご指示願います。）

屋内向けの自立型制御盤ＢＯＸになります。

ハンドル鍵付きの片扉（右開き）仕様になります。
※左開き仕様も製作承ります。（型式末尾『-Ｇ』付与にてご指定下さい）

※型式や仕様その他記載内容は、予告なく変更する場合があります。
フカサ　350mm フカサ　400mm フカサ　450mm

フカサ　350mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FE35-714S 片扉 700 1400 350 580 1280 329.5 84.6 115,500 125,400 184,800 PDFDXF
FE35-715S 片扉 700 1500 350 580 1380 329.5 89.8 121,000 132,000 194,700 PDFDXF
FE35-716S 片扉 700 1600 350 580 1480 329.5 95 126,500 138,600 204,600 PDFDXF
FE35-717S 片扉 700 1700 350 580 1580 329.5 100.2 129,800 140,800 210,100 PDFDXF
FE35-718S 片扉 700 1800 350 580 1680 329.5 105.6 135,300 148,500 220,000 PDFDXF
FE35-719S 片扉 700 1900 350 580 1780 329.5 110.8 141,900 155,100 229,900 PDFDXF
FE35-720S 片扉 700 2000 350 580 1880 329.5 116 147,400 161,700 239,800 PDFDXF
FE35-814S 片扉 800 1400 350 680 1280 329.5 93.6 125,400 136,400 201,300 PDFDXF
FE35-815S 片扉 800 1500 350 680 1380 329.5 99.3 132,000 144,100 212,300 PDFDXF
FE35-816S 片扉 800 1600 350 680 1480 329.5 105 135,300 147,400 218,900 PDFDXF
FE35-817S 片扉 800 1700 350 680 1580 329.5 110.7 141,900 155,100 229,900 PDFDXF
FE35-818S 片扉 800 1800 350 680 1680 329.5 116.7 148,500 162,800 242,000 PDFDXF
FE35-819S 片扉 800 1900 350 680 1780 329.5 122.4 155,100 169,400 253,000 PDFDXF
FE35-820S 片扉 800 2000 350 680 1880 329.5 128.1 161,700 177,100 262,900 PDFDXF
FE35-914S 片扉 900 1400 350 780 1280 329.5 102.5 135,300 147,400 218,900 PDFDXF
FE35-915S 片扉 900 1500 350 780 1380 329.5 108.8 139,700 151,800 226,600 PDFDXF
FE35-916S 片扉 900 1600 350 780 1480 329.5 115 146,300 160,600 238,700 PDFDXF
FE35-917S 片扉 900 1700 350 780 1580 329.5 121.3 154,000 168,300 250,800 PDFDXF
FE35-918S 片扉 900 1800 350 780 1680 329.5 127.8 161,700 176,000 262,900 PDFDXF
FE35-919S 片扉 900 1900 350 780 1780 329.5 134.1 168,300 184,800 275,000 PDFDXF
FE35-920S 片扉 900 2000 350 780 1880 329.5 140.3 176,000 192,500 287,100 PDFDXF

フカサ　400mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FE40-714S 片扉 700 1400 400 580 1280 379.5 88.4 119,900 129,800 191,400 PDFDXF
FE40-715S 片扉 700 1500 400 580 1380 379.5 93.8 125,400 136,400 202,400 PDFDXF
FE40-716S 片扉 700 1600 400 580 1480 379.5 99.1 128,700 139,700 207,900 PDFDXF
FE40-717S 片扉 700 1700 400 580 1580 379.5 104.5 134,200 146,300 217,800 PDFDXF
FE40-718S 片扉 700 1800 400 580 1680 379.5 110.1 140,800 154,000 228,800 PDFDXF
FE40-719S 片扉 700 1900 400 580 1780 379.5 115.5 147,400 160,600 238,700 PDFDXF
FE40-720S 片扉 700 2000 400 580 1880 379.5 120.8 152,900 167,200 249,700 PDFDXF
FE40-814S 片扉 800 1400 400 680 1280 379.5 97.5 129,800 141,900 209,000 PDFDXF
FE40-815S 片扉 800 1500 400 680 1380 379.5 103.4 133,100 145,200 215,600 PDFDXF
FE40-816S 片扉 800 1600 400 680 1480 379.5 109.3 139,700 152,900 227,700 PDFDXF
FE40-817S 片扉 800 1700 400 680 1580 379.5 115.2 146,300 160,600 238,700 PDFDXF
FE40-818S 片扉 800 1800 400 680 1680 379.5 121.4 154,000 168,300 250,800 PDFDXF
FE40-819S 片扉 800 1900 400 680 1780 379.5 127.3 160,600 176,000 261,800 PDFDXF
FE40-820S 片扉 800 2000 400 680 1880 379.5 133.2 167,200 183,700 272,800 PDFDXF
FE40-914S 片扉 900 1400 400 780 1280 379.5 106.7 137,500 149,600 222,200 PDFDXF
FE40-915S 片扉 900 1500 400 780 1380 379.5 113.1 144,100 157,300 234,300 PDFDXF
FE40-916S 片扉 900 1600 400 780 1480 379.5 119.5 151,800 166,100 246,400 PDFDXF
FE40-917S 片扉 900 1700 400 780 1580 379.5 126 159,500 173,800 259,600 PDFDXF
FE40-918S 片扉 900 1800 400 780 1680 379.5 132.7 167,200 182,600 271,700 PDFDXF
FE40-919S 片扉 900 1900 400 780 1780 379.5 139.1 174,900 190,300 284,900 PDFDXF
FE40-920S 片扉 900 2000 400 780 1880 379.5 145.6 181,500 199,100 297,000 PDFDXF

フカサ　450mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FE45-714S 片扉 700 1400 450 580 1280 429.5 92.2 124,300 134,200 199,100 PDFDXF
FE45-715S 片扉 700 1500 450 580 1380 429.5 97.8 129,800 141,900 210,100 PDFDXF
FE45-716S 片扉 700 1600 450 580 1480 429.5 103.3 133,100 145,200 215,600 PDFDXF
FE45-717S 片扉 700 1700 450 580 1580 429.5 108.8 139,700 151,800 226,600 PDFDXF
FE45-718S 片扉 700 1800 450 580 1680 429.5 114.6 146,300 159,500 237,600 PDFDXF
FE45-719S 片扉 700 1900 450 580 1780 429.5 120.2 152,900 167,200 248,600 PDFDXF
FE45-720S 片扉 700 2000 450 580 1880 429.5 125.7 158,400 173,800 258,500 PDFDXF
FE45-814S 片扉 800 1400 450 680 1280 429.5 101.5 134,200 146,300 216,700 PDFDXF
FE45-815S 片扉 800 1500 450 680 1380 429.5 107.6 137,500 150,700 224,400 PDFDXF
FE45-816S 片扉 800 1600 450 680 1480 429.5 113.7 145,200 158,400 235,400 PDFDXF
FE45-817S 片扉 800 1700 450 680 1580 429.5 119.7 151,800 166,100 247,500 PDFDXF
FE45-818S 片扉 800 1800 450 680 1680 429.5 126.1 159,500 173,800 259,600 PDFDXF
FE45-819S 片扉 800 1900 450 680 1780 429.5 132.2 166,100 181,500 270,600 PDFDXF
FE45-820S 片扉 800 2000 450 680 1880 429.5 138.2 173,800 189,200 282,700 PDFDXF
FE45-914S 片扉 900 1400 450 780 1280 429.5 110.8 141,900 155,100 229,900 PDFDXF
FE45-915S 片扉 900 1500 450 780 1380 429.5 117.4 149,600 162,800 243,100 PDFDXF
FE45-916S 片扉 900 1600 450 780 1480 429.5 124.1 157,300 171,600 255,200 PDFDXF
FE45-917S 片扉 900 1700 450 780 1580 429.5 130.7 165,000 180,400 268,400 PDFDXF
FE45-918S 片扉 900 1800 450 780 1680 429.5 137.6 172,700 189,200 281,600 PDFDXF
FE45-919S 片扉 900 1900 450 780 1780 429.5 144.2 180,400 196,900 293,700 PDFDXF
FE45-920S 片扉 900 2000 450 780 1880 429.5 150.8 188,100 205,700 306,900 PDFDXF
※型式や仕様その他記載内容は、予告なく変更する場合があります。
