まもる君Server L タワー クーラー200Vタイプ

タワー型サーバー用防塵ラック

国内唯一のサーバー専用防塵ラックです。
各社タワー型サーバーの搭載に対応しています。
1300W級のノンフロン・ノンドレンタイプのクーラーを搭載しており、強制冷却によるサーバーの安定稼働を実現します。

熱対策機器ノンフロンノンドレンクーラー200V
サイズH1750mm
価格1,090,000円

※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量1111W
  • 現場環境温度10℃ ~ 40℃
  • 現場環境湿度25% ~ 80%

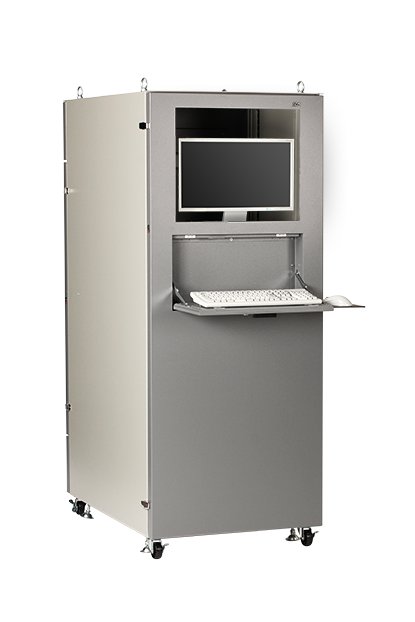

モニターとキーボードも搭載可能なLサイズ

防塵ラックの高さ:1750mm

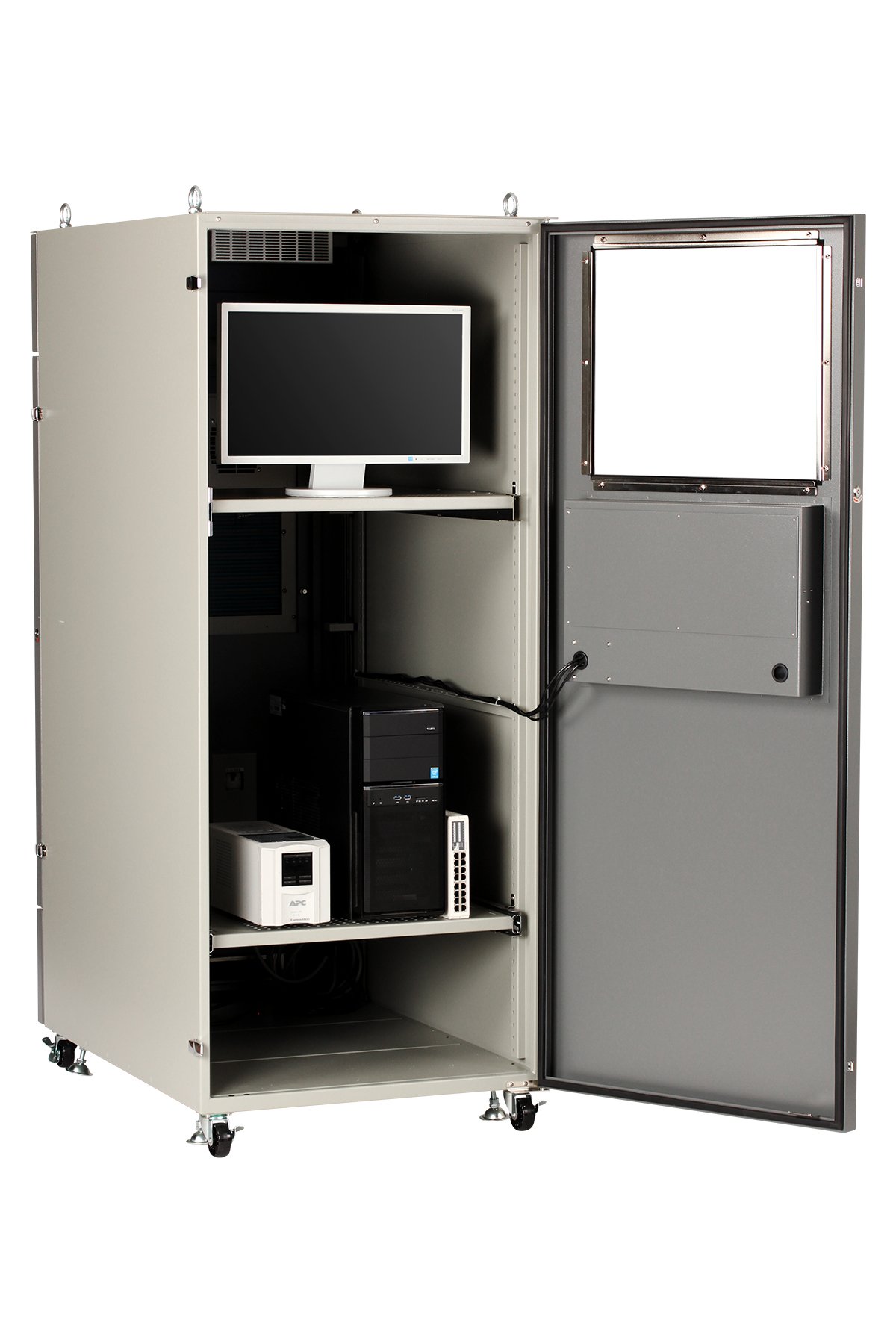

製造現場の片隅などにサーバーを設置したい場合に便利な防塵ラック。
アクリル窓とキーボード収納台も搭載されたLサイズ。サーバー以外にもモニターやキーボードの収納ができます。

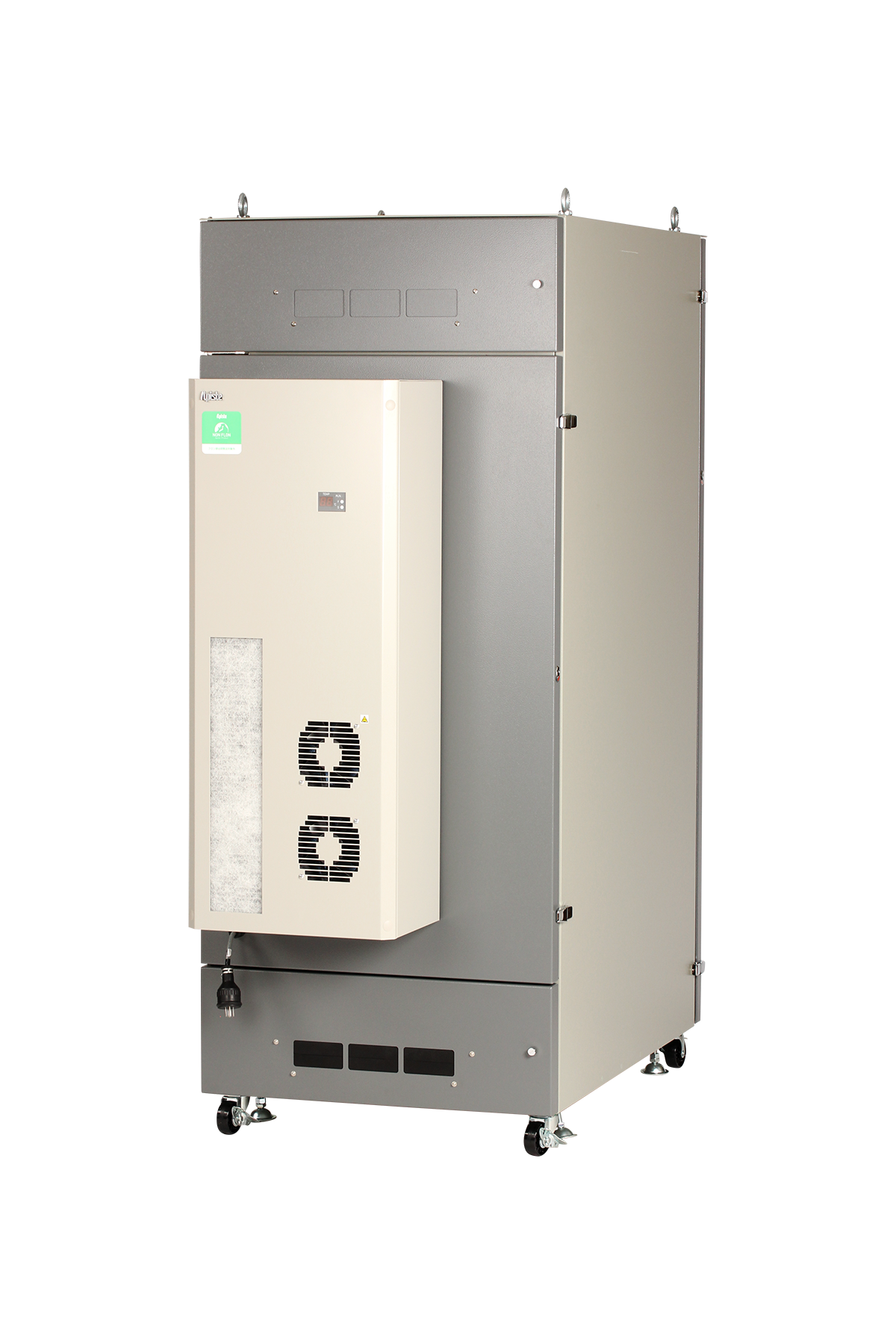

放熱について

ドレン水が排出されるクーラータイプとは異なり、ドレン水を気化させる機能が付いたクーラーです。ラック内部を強制的に冷却し、内外気を完全に遮断することで、本格的な防塵となります。除湿効果もあり、25~45℃で温度設定が可能です。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は1点ではなく2点で押さえます。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

  • 防塵ゴムキャップ

    切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役目も果たします。

その他特長

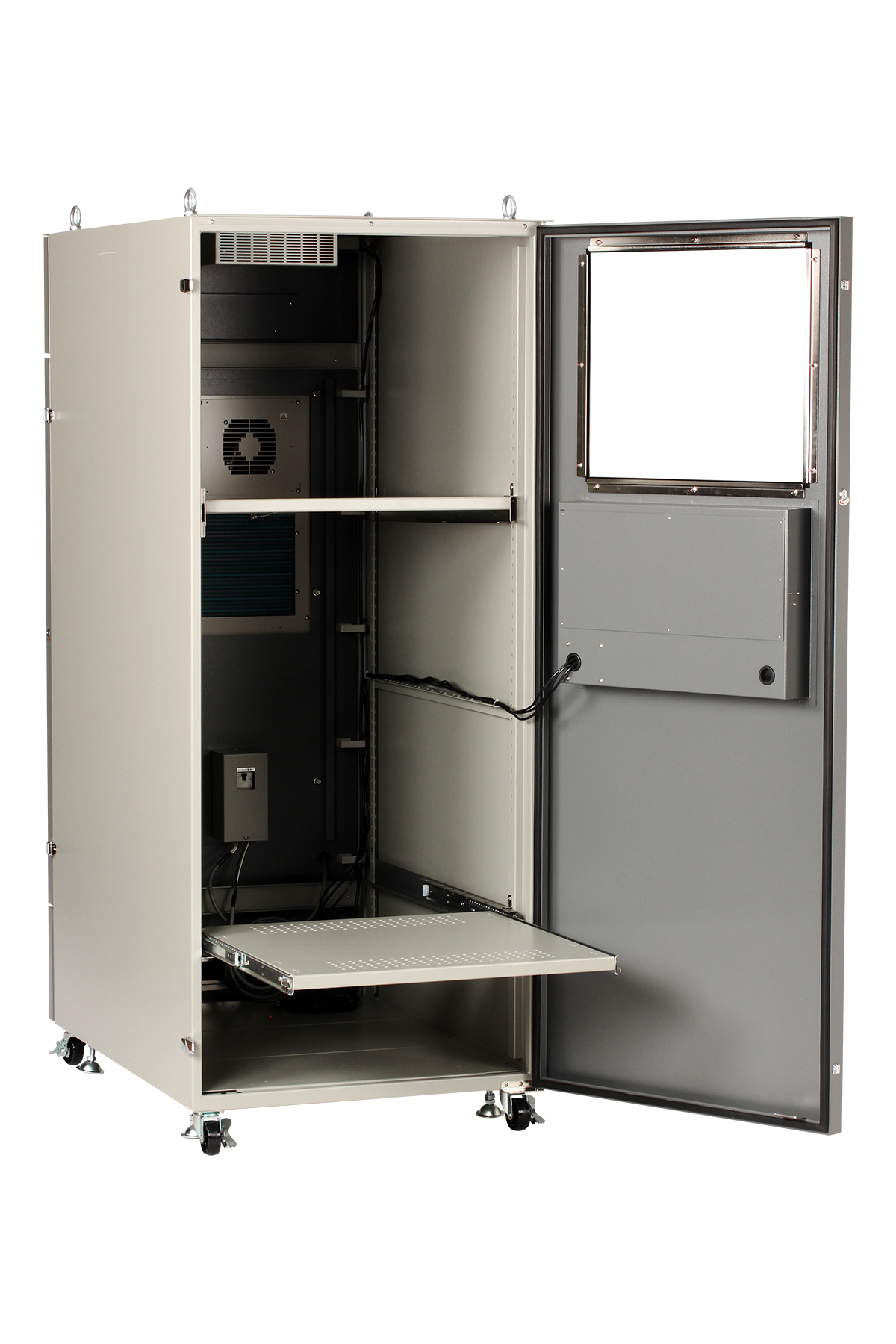

  • タワー型用固定棚

    搭載質量は50kg。25mmピッチで高さ調節が可能です。周辺機器を載せるのに便利です。

  • タワー型用スライド棚

    搭載質量は40kg。25mmピッチで高さ調節が可能です。手前に引き出す事が出来るのでサーバー、UPSなど重量物を載せるのに便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • アクリル窓

    厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • キーボード収納台

    前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。

  • マウステーブル

    キーボード収納台の右側面よりワンプッシュで飛び出てきます。
    光学マウスにも対応しています。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • アクセスウィンドウ/パネル

    キーボード扉奥のパネルを外し、オプションの「P1S-AW01」を取り付けることにより、内部機器を操作することが可能となります。

  • ケーブルクランプ

    左右後ろ側に配線をまとめるケーブルクランプを装備しています。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ65mm×4輪

  • アジャスター

    M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。

  • 吊りボルト

    M12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    また、設置後は取外して、樹脂キャップに交換できます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • 転倒防止金具

    2ヶ(左右一組)標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件:ラック内に60kgのおもりを搭載しベルトで固定

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・3P6口
    ・ケーブル5m

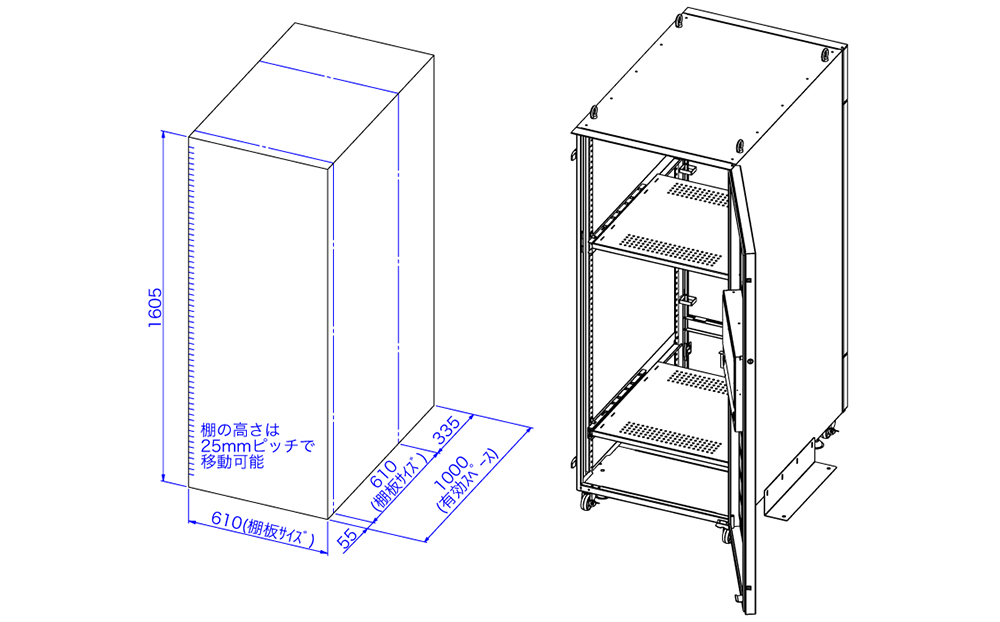

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか?」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

商品名 まもる君Server L タワー クーラー200Vタイプ
型式 ST-171C-02E
寸法 W700×H1750×D1380mm
質量 203kg
材質 スチール
本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装)
固定棚 設置スペース:W610×D610mm 50kgまで
スライド棚 設置スペース:W610×D610mm 40kgまで
棚板高さ調整 上下25mmピッチ
底板 W650×D954mm 80kgまで
総耐荷重 150kg
キーボード収納部 W486×D230.5mm可倒式 マウステーブル付き(W160×D160mm)
許容周辺温度 10℃ ~ 40℃
許容周辺湿度 25% ~ 80%
収納機器許容発熱量(50/60Hz) 1111W
5403kJ/h
クーラー基本スペック(50/60Hz) ノンフロンノンドレンクーラー 1300W
定格電圧 単相AC200V(クーラーのみ) ※攪拌ファンと収納機器用に100Vも必要
消費電流(50/60Hz) 4.6/4.5A
消費電力(50/60Hz) 745W
コンセント マグネット付OAタップ3P6口 5m (平行2極接地型AC125-15A)
吊ボルト M12×4コ(ボルトキャップ4コ付き)
アクリル窓 W500×H420mm×t3 透明
パチン錠 前扉:2個 背面扉:2個
施錠ロック 前扉:1個 背面扉:1個 キーボード収納台:1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引き込み口 3ヶ所 サイズ:W100×H50mm(上下入れ替え可能)
キャスター φ65mm 全輪ストッパー付き
アジャスター M12 φ60 ※キャスター接地面から-40mm~+10mmまで調整可能
添付品 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・転倒防止金具・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W750×H1880×D1470mm 232.3kg
JANコード 4571319719540
価格 1,090,000円

注意事項

収納機器許容発熱量は、周囲温度40℃、動作温度35℃、搭載機器稼働率100%とした際の机上計算値です。
固定棚とスライド棚を各1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式/仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
