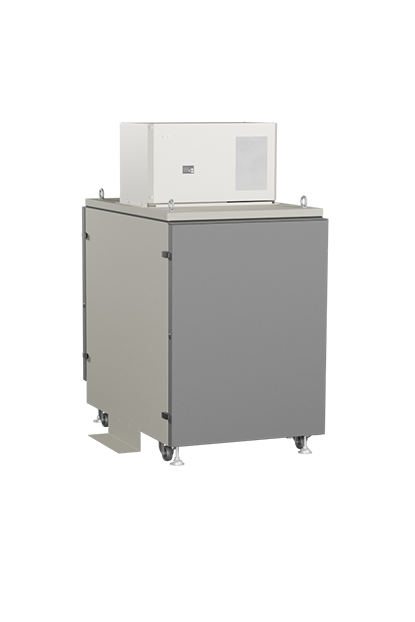

まもる君Server M ラックマウント 天井クーラー200Vタイプ

ラックマウント型サーバー用防塵ラック：18U

国内唯一のサーバー専用防塵ラックです。
各社ラックマウント型サーバーの搭載に対応しています。
背面に排熱スペースを設ける必要がないので、設置スペースが限られる場合に最適です。
1000W級のノンフロンタイプのクーラーを搭載しており、強制冷却によるサーバーの安定稼働を実現します。

熱対策機器ノンフロンクーラー 200V
サイズH1000mm、D1100mm
価格1,030,000円

※画像は全てイメージです。

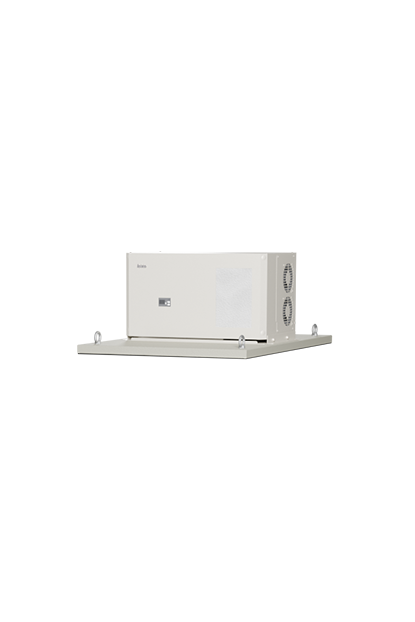

※天井クーラーユニットは別送扱いになります。

  • 粉塵の量多い
  • 許容発熱量846W
  • 現場環境温度10℃ ～ 40℃
  • 現場環境湿度25% ～ 80%

サーバーのみを搭載目的としたMサイズ

高さ：1000mm
製造現場の片隅などにサーバーを設置したい場合に便利な防塵ラック。
サーバーのみを搭載したい場合はMサイズ。

放熱について

周囲温度が35℃以上になる場合や搭載機器の発熱量が大きい場合にラック内部を強制的に冷却するタイプです。内外気を完全に遮断しているため本格的な防塵となります。また、除湿効果もあります。
25～45℃で温度設定が可能です。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

  • ケーブル引込み口

    硬さの異なる2種類のパッキンを使うことで隙間をできにくくしています。ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。

その他特長

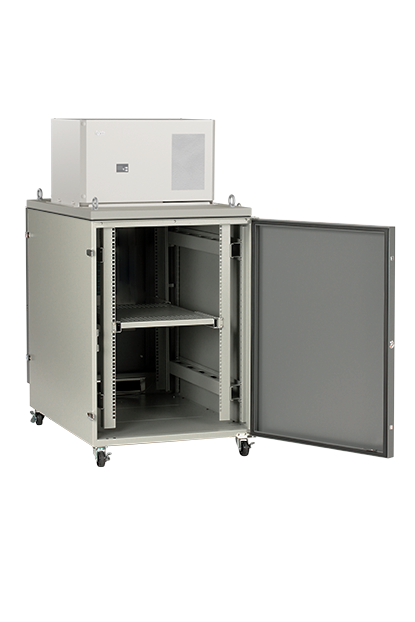

  • ラックマウント型用固定棚

    搭載質量は50kg。44.45ｍｍピッチで高さ調節が可能です。周辺機器を載せるのに便利です。

  • EIA規格に準拠

    EIA規格に準拠したマウントアングルを前後に標準装備しています。
    ・19インチマウントアングル
    ・ケージナット仕様（角穴）

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • カギ

    前扉・背面扉にカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • ケーブルクランプ

    左右後ろ側に配線をまとめるケーブルクランプを装備しています。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ65mm×4輪

  • アジャスター

    アジャスターM12 φ60※キャスター接地面から-40mm～+5mmまで調整可能。平滑でない場所への設置、転倒防止対策に
    ご利用ください。

  • 吊りボルト

    Ｍ12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    また、設置後は取外して、樹脂キャップに交換できます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • 転倒防止金具

    2ヶ（左右一組）標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件：ラック内に60kgのおもりを搭載しベルトで固定

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・3P6口
    ・ケーブル5m

  • ケージナット

    ケージナット（M5）とネジ（M5）が20セット付です。

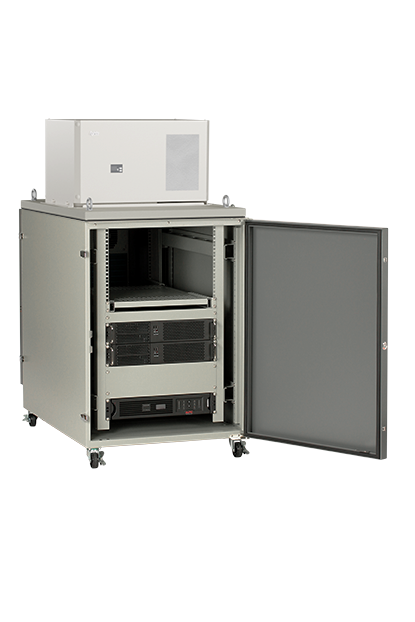

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君Server M ラックマウント 天井クーラー200Vタイプ
型式 SR-210TC-02
寸法 W700×H1380×D1100mm
質量 151kg
材質 スチール
色 本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
有効ユニット数 18U
固定棚 設置スペース：W404×D600mm 50kgまで
棚板高さ調整 上下44.45mmピッチ
底板 W650×D956mm 80kgまで
総耐荷重 150kg
許容周辺温度 10℃ ～ 40℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量(50/60Hz) 846W
3046kJ/h
クーラー基本スペック(50/60Hz) ノンフロン天井クーラー 960W
定格電圧 単相AC200V（クーラーのみ）
消費電流(50/60Hz) 4.1／4.0A
消費電力(50/60Hz) 659W
冷却機器主電源ケーブル 端子台渡し（クーラー電源ケーブルは別途必要）
コンセント マグネット付OAタップ3P6口 5m （平行2極接地型AC125-15A）
吊ボルト M12×4コ（ボルトキャップ4コ付き）
パチン錠 前扉：2個 背面扉：2個
施錠ロック 前扉：1個 背面扉：1個
ケーブル引き込み口 3ヶ所 サイズ：W100×H50mm（上下入れ替え可能）
キャスター φ65mm 全輪ストッパー付き
アジャスター M12 φ60　※キャスター接地面から-40mm～+5mmまで調整可能
添付品 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・転倒防止金具・備品一式・ケージナットセット 20ヶ
RoHS対応 RoHS対応済み
荷姿 ダンボール2コ 木製パレット付き
梱包サイズ W800×H1130×D1200mm　157kg
W730×H677×D1080mm　56kg
JANコード 4571319721284
価格 1,030,000円

注意事項

収納機器許容発熱量は、周囲温度40℃、動作温度35℃、搭載機器稼働率100％とした際の机上計算値です。
固定棚を1枚標準装備しています。
製品は天井クーラーユニットを除いて組立完成品でお届けいたします。
天井クーラーユニットは別送、お客様組み立てとなります。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
