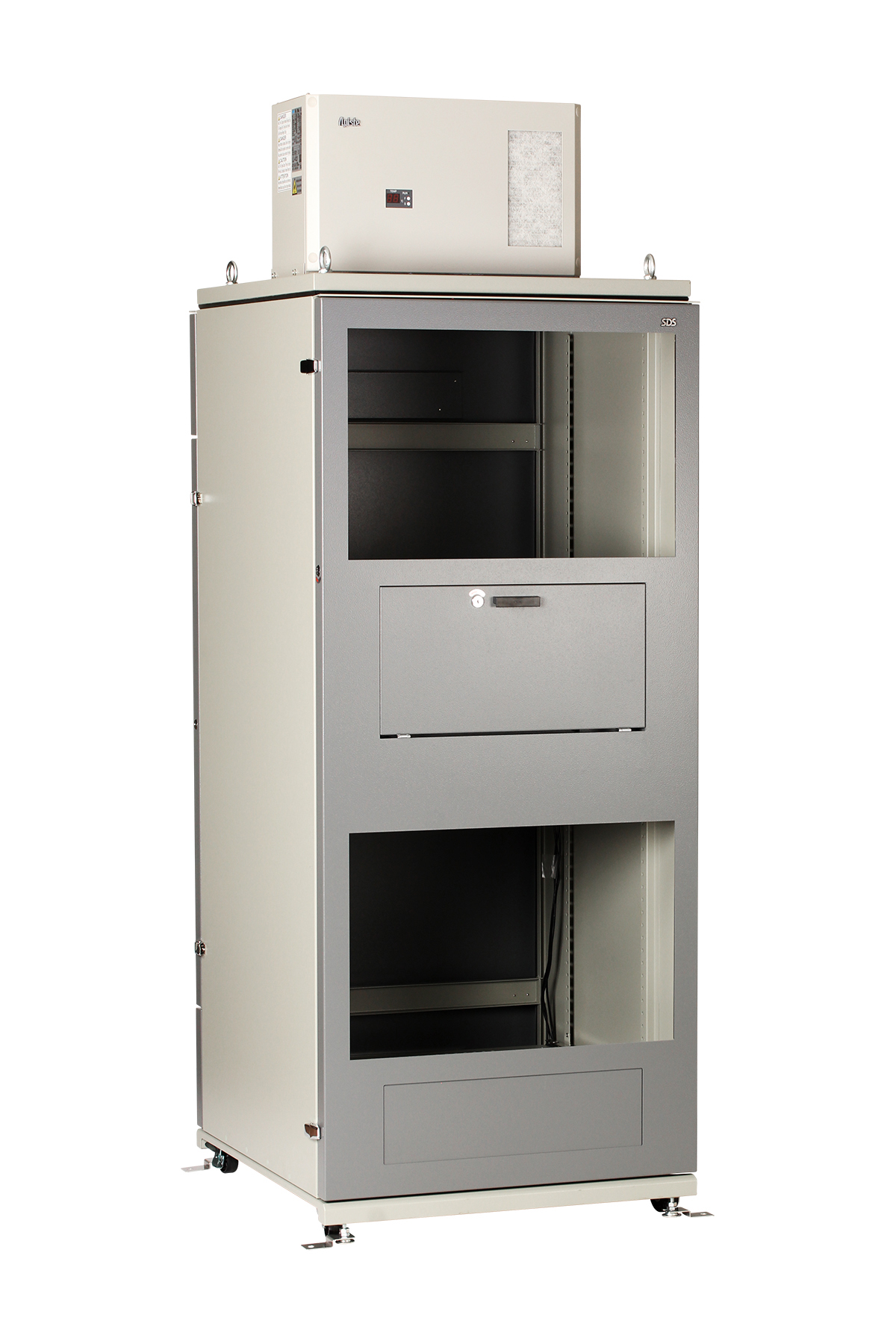

まもる君Wide L 1枚扉 天井クーラー200Vタイプ

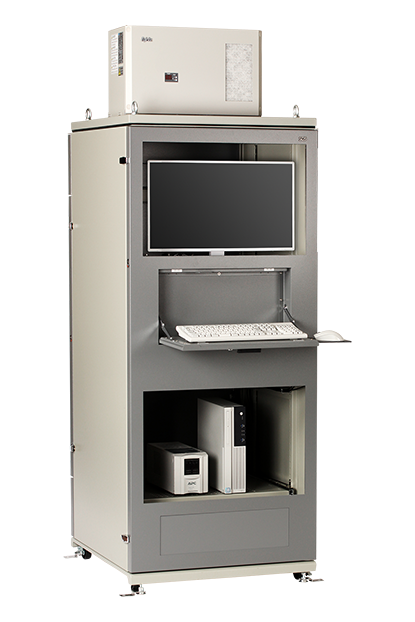

大きな機器も入る余裕の収納力、ゆとりモデル

間口横幅710mmの大型防塵ラックです。大型のプリンターや液晶ワイドモニターなど、Standardシリーズでは収納できない機器も入ります。960W級のノンフロンのクーラーを搭載し、ラック内を強制冷却します。ラック内外の空気を入れ替えることがなく完全な防塵と除湿された空間を作ります。30℃以上の高温環境下や収納機器の発熱量が大きい時に最適です。

熱対策機器クーラー200V
サイズLサイズ
価格820,000円

※画像は全てイメージです。

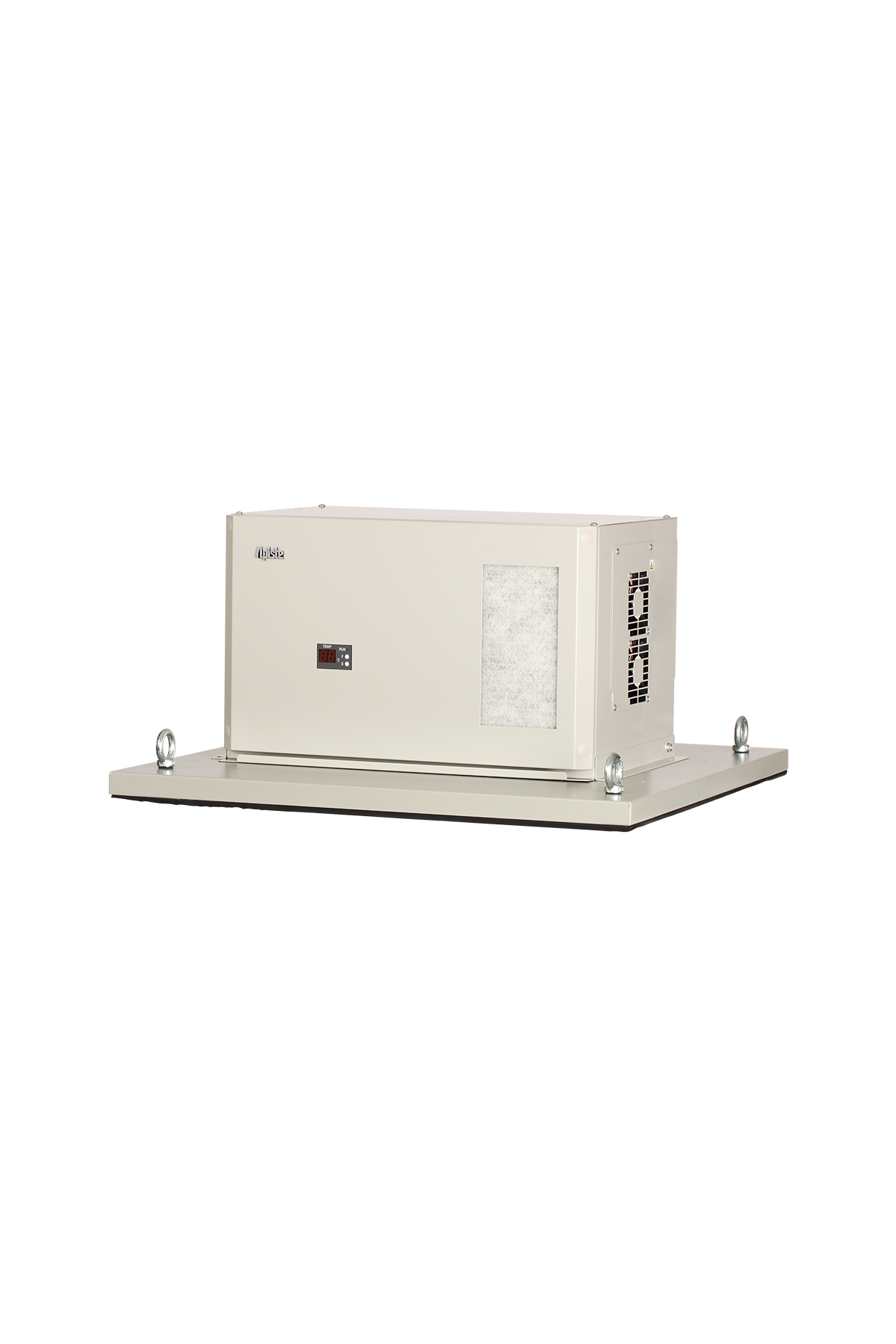

※天井クーラーユニットは別送扱いになります。

  • 粉塵の量多い
  • 許容発熱量1133W
  • 現場環境温度10℃ ~ 40℃
  • 現場環境湿度25% ~ 80%

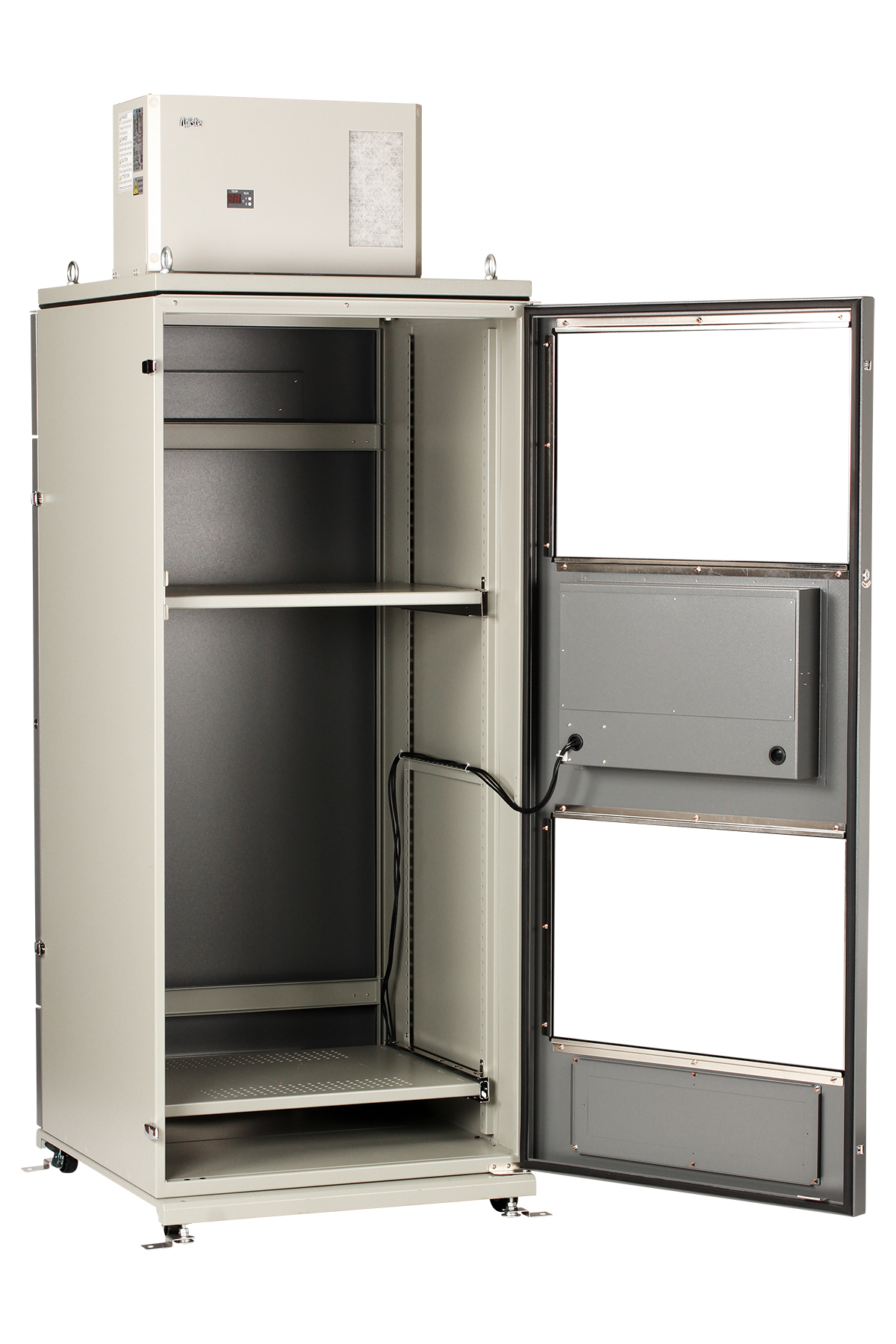

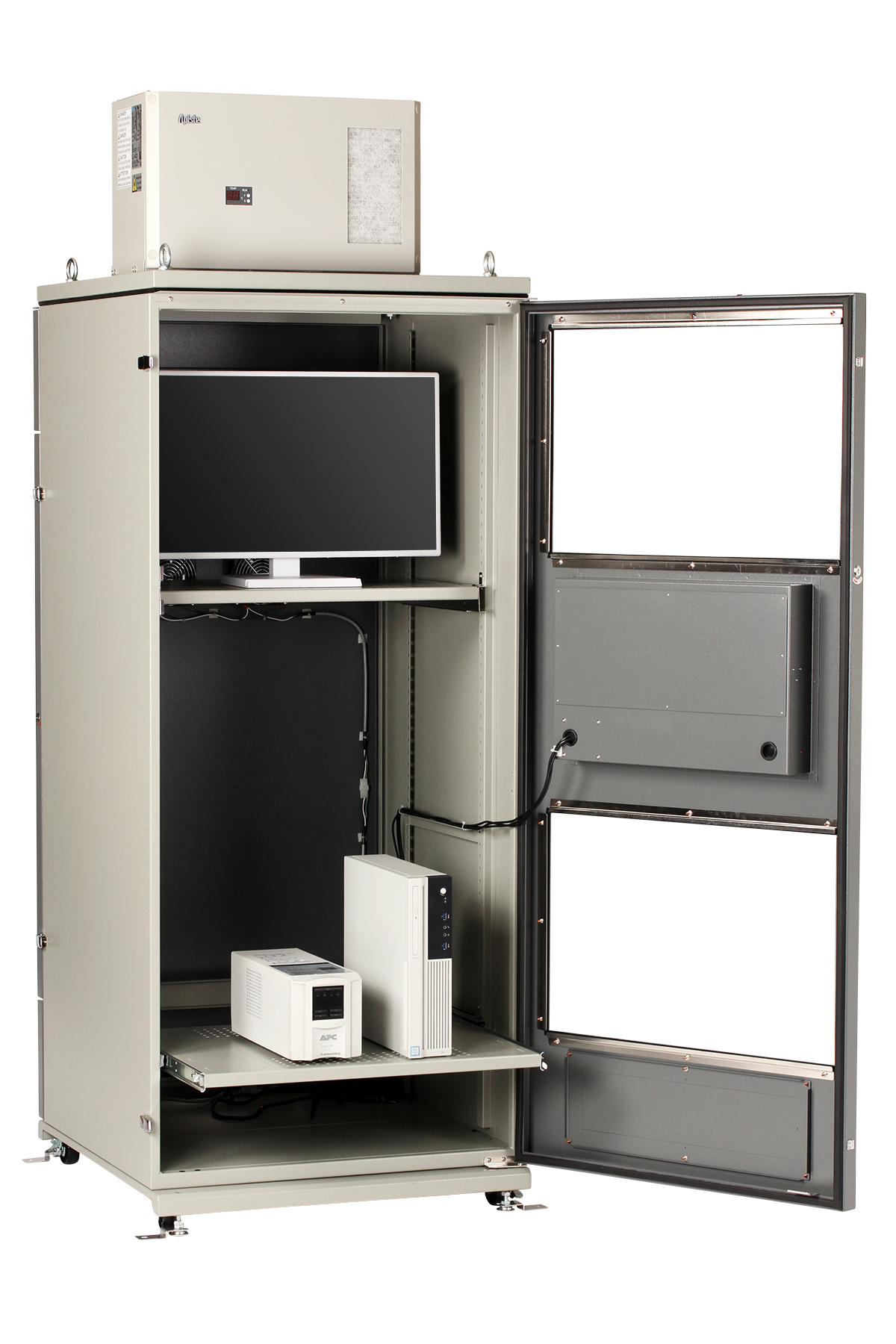

広々と開放できる1枚扉

1枚扉は広々と前面開放できるためモニターやパソコン本体、機器の設置が行いやすいです。また、オプション装着や搭載機器が多い場合はラック本体のスペースが広く活用できるため1枚扉が便利です。

立位作業に向いたLサイズ

防塵ラックの高さ:1750mm
アクリル窓のセンター位置:1480mm
キーボード高さ:970mm

放熱について

周囲温度が35℃以上になる場合や搭載機器の発熱量が大きい場合にラック内部を強制的に冷却するタイプです。内外気を完全に遮断しているため本格的な防塵となります。また、除湿効果もあります。
25~45℃で温度設定が可能です。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は1点ではなく2点で押さえます。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

  • 防塵ゴムキャップ

    切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役目も果たします。

その他特長

  • 固定棚

    搭載質量は50kg。取付高さは25mmピッチで調節が可能です。モニター、PC本体、制御機器等を載せるのに便利です。

  • スライド棚

    搭載質量は40kg。高さは25mmピッチで調節が可能です。手前に引き出すことができるので、ノートPC、プリンターや定期的にメンテナンスが必要な機器搭載に便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • アクリル窓

    厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • キーボード収納台

    前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。

  • マウステーブル

    キーボード収納台の右側面よりワンプッシュで飛び出てきます。
    光学マウスにも対応しています。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ65mm×4輪

  • アジャスター

    M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。

  • 吊りボルト

    M12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    また、設置後は取外して、樹脂キャップに交換できます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・抜け止め3P6口
    ・ケーブル5m

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか?」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

商品名 まもる君Wide L 1枚扉 天井クーラー200Vタイプ
型式 PW-171TC-02
寸法 W750×H2137×D850mm
質量 183kg
材質 スチール
本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装)
固定棚 設置スペース:W510×H420mm 50kgまで
スライド棚 設置スペース:W510×H420mm 40kgまで
棚板高さ調整 上下25mmピッチ
底板 W550×D556mm 80kgまで
総耐荷重 150kg
キーボード収納部 W486×D230.5mm可倒式 マウステーブル付き(W160×D160mm)
許容周辺温度 10℃ ~ 40℃
許容周辺湿度 25% ~ 80%
収納機器許容発熱量(50/60Hz) 1133W
4076kJ/h
クーラー基本スペック(50/60Hz) ノンフロンクーラー 960W
定格電圧 単相AC200V
消費電流(50/60Hz) 4.1/4.0A
消費電力(50/60Hz) 659W
コンセント マグネット付OAタップ3P6口 5m (平行2極接地型AC125-15A)
吊ボルト M12×4コ(ボルトキャップ4コ付き)
アクリル窓 W500×H420mm×t3 透明
パチン錠 前扉:2個 背面扉:2個
施錠ロック 前扉:1個 背面扉:1個 キーボード収納台:1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引き込み口 3ヶ所 サイズ:W100×H50mm(上下入れ替え可能)
キャスター φ65mm 全輪ストッパー付き
アジャスター M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能
添付品 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・アンカー固定金具・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール2コ 木製パレット付き(ラック本体、天井クーラーユニット別送)
梱包サイズ① W800×H1880×D950mm 168.7kg
梱包サイズ② W850×H600×D850mm 49.9kg
JANコード 4571319719014
価格 820,000円

注意事項

収納機器許容発熱量は周辺温度40℃の机上計算値です。
固定棚とスライド棚を各1枚標準装備しています。
製品は天井クーラーユニットを除いて組立完成品でお届けいたします。
天井クーラーユニットは別送、お客様組み立てとなります。
セットアップモデルの構成部品以外のオプション品は別送扱いになります。
型式/仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
