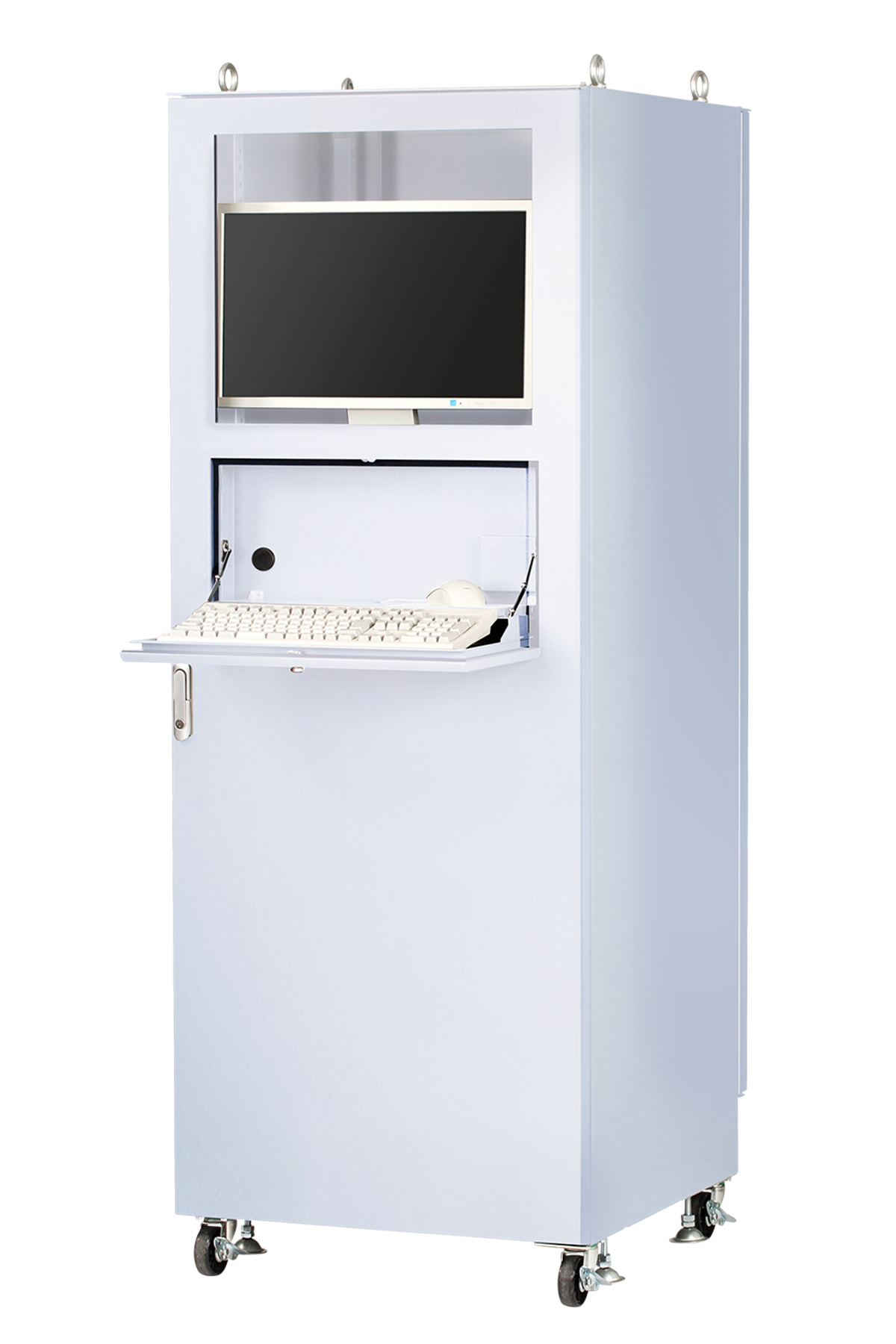

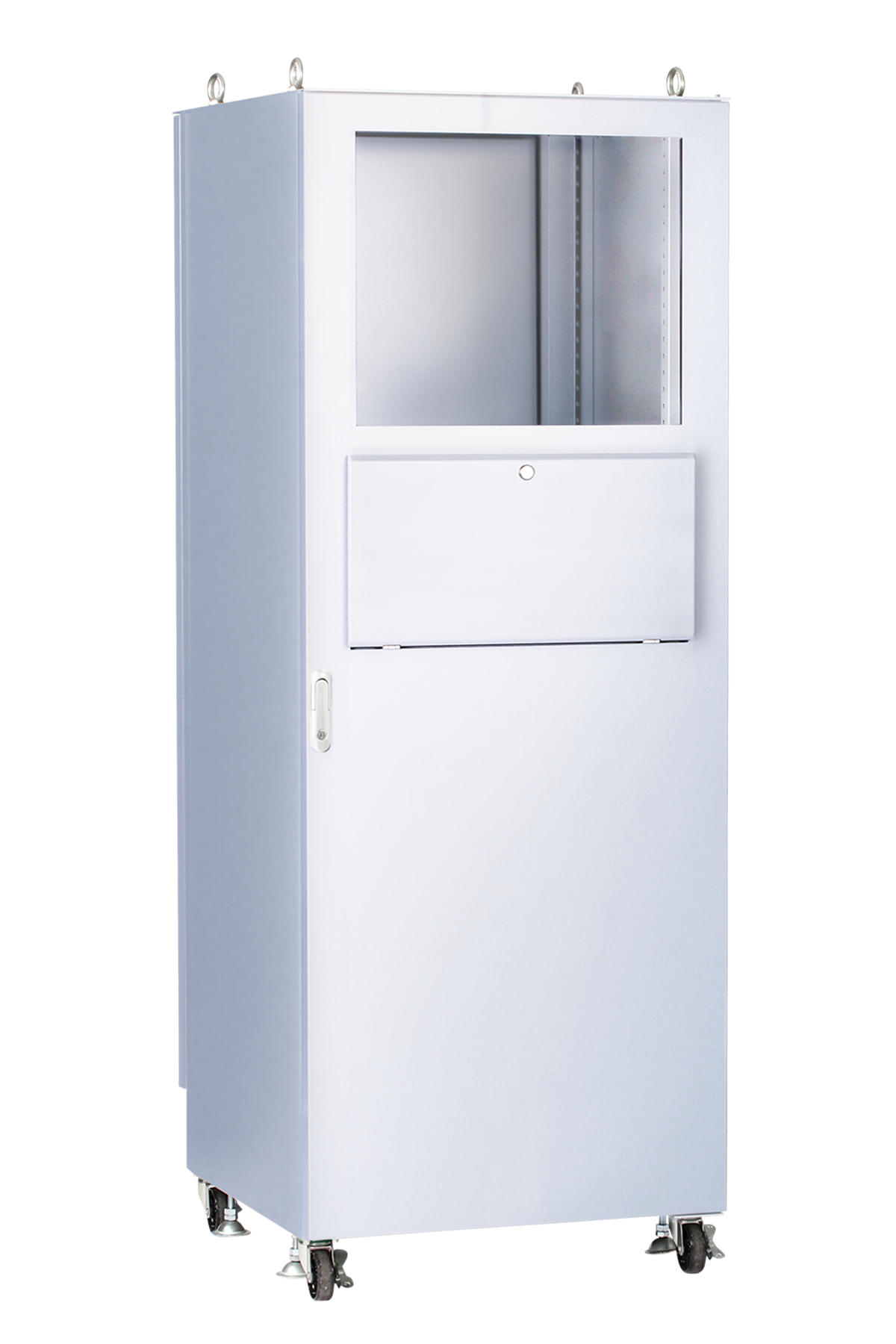

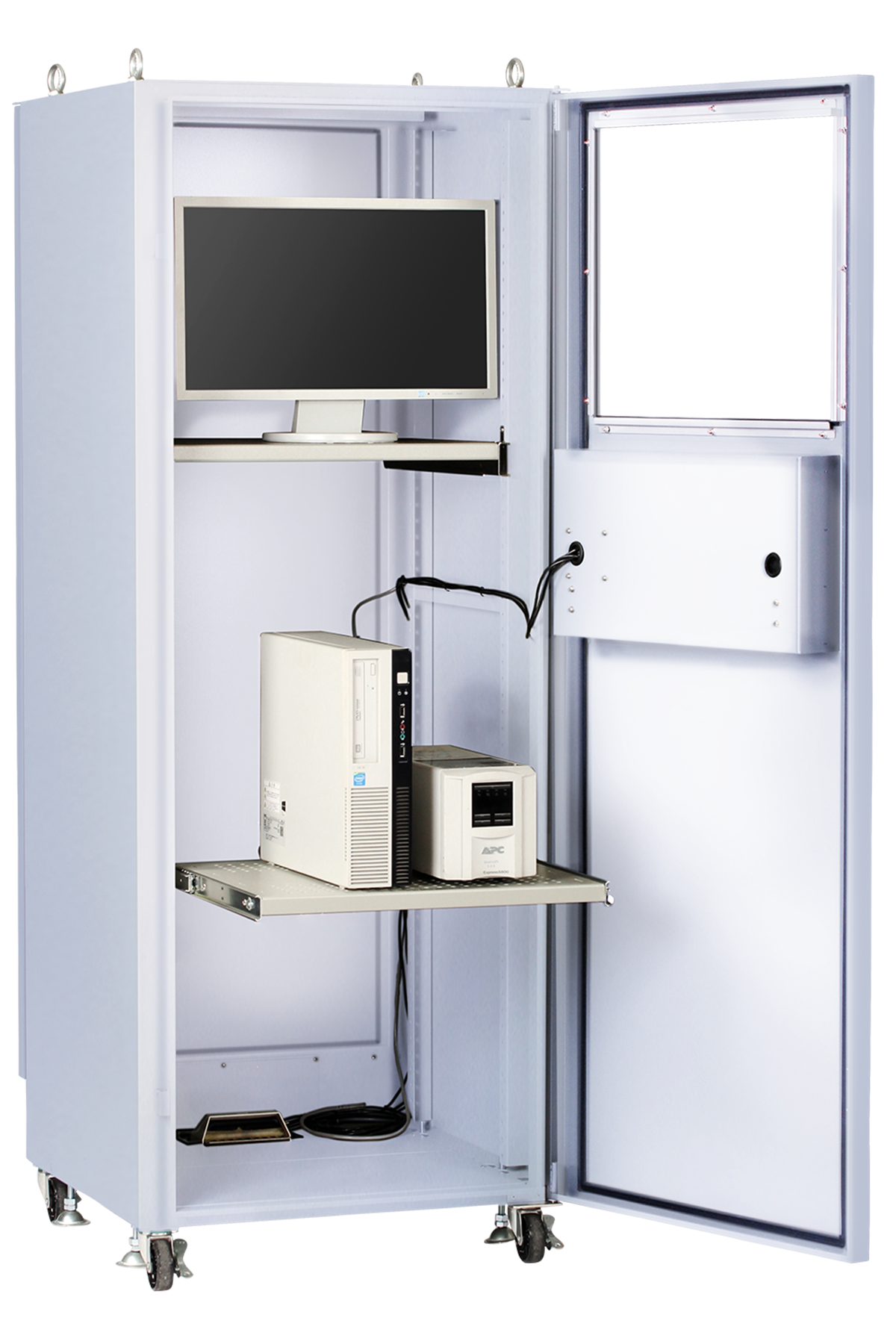

まもる君WP Standard クーラータイプ ステンレス

防水機能をプラス、水がかかる環境でも使える防塵ラック

水を頻繁に使用する食品工場などの現場にも設置が可能な防水機能を追加した防塵ラックです。堅牢な筐体と豊富なオプションにより長期にわたりお使いいただけます。
1000W級のノンフロンタイプのクーラーを搭載し、ラック内を強制冷却します。ラック内外の空気を入れ替えることがなく完全な防塵と除湿された空間を作ります。30℃以上の高温環境下や収納機器の発熱量が大きい時に最適です。

熱対策機器クーラー200V
サイズLサイズ
価格1,500,000円

※屋外では使用できません。
※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量1270W
  • 現場環境温度10℃ ～ 40℃
  • 現場環境湿度25% ～ 80%

IP54

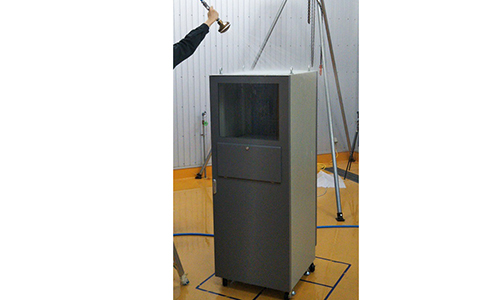

外部機関にて防水試験を実施。保護等級IPX4対応を確認済みです。

​※防塵性能は社内試験にてまもる君PROと同等の性能を確認しています。
※屋外では使用できません。

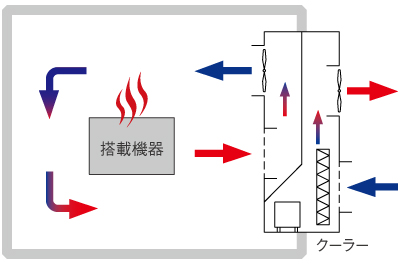

放熱について

周囲温度が35℃以上になる場合や搭載機器の発熱量が大きい場合にラック内部を強制的に冷却するタイプです。内外気を完全に遮断しているため本格的な防塵となります。また、除湿効果もあります。
25～45℃で温度設定が可能です。

特長

防塵機能

  • 防水パッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。水の侵入を防ぐ防水パッキンを採用しています。

  • 加圧式ハンドル

    防塵・防水機能を高めるためパッキンを適度に押しつぶす役割を果たしています。ワンタッチアクションで扉を開閉できるだけではなく、密閉を可能にします。

  • 防水タイプケーブル引込み口

    防水、防油、防塵に対応したIP54のケーブル引込み口を装備しています。大小複数のケーブルを通すことができ、φ30のケーブルまで通すことが可能です。

  • 防塵窓枠

    強化ガラスを「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、強化ガラスが交換できるように取り外しが可能です。

  • 防塵ゴムキャップ

    切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役目も果たします。

  • 水切り構造

    ラック本体は制御盤などにも採用されている水が侵入しにくい水切り構造になっています。

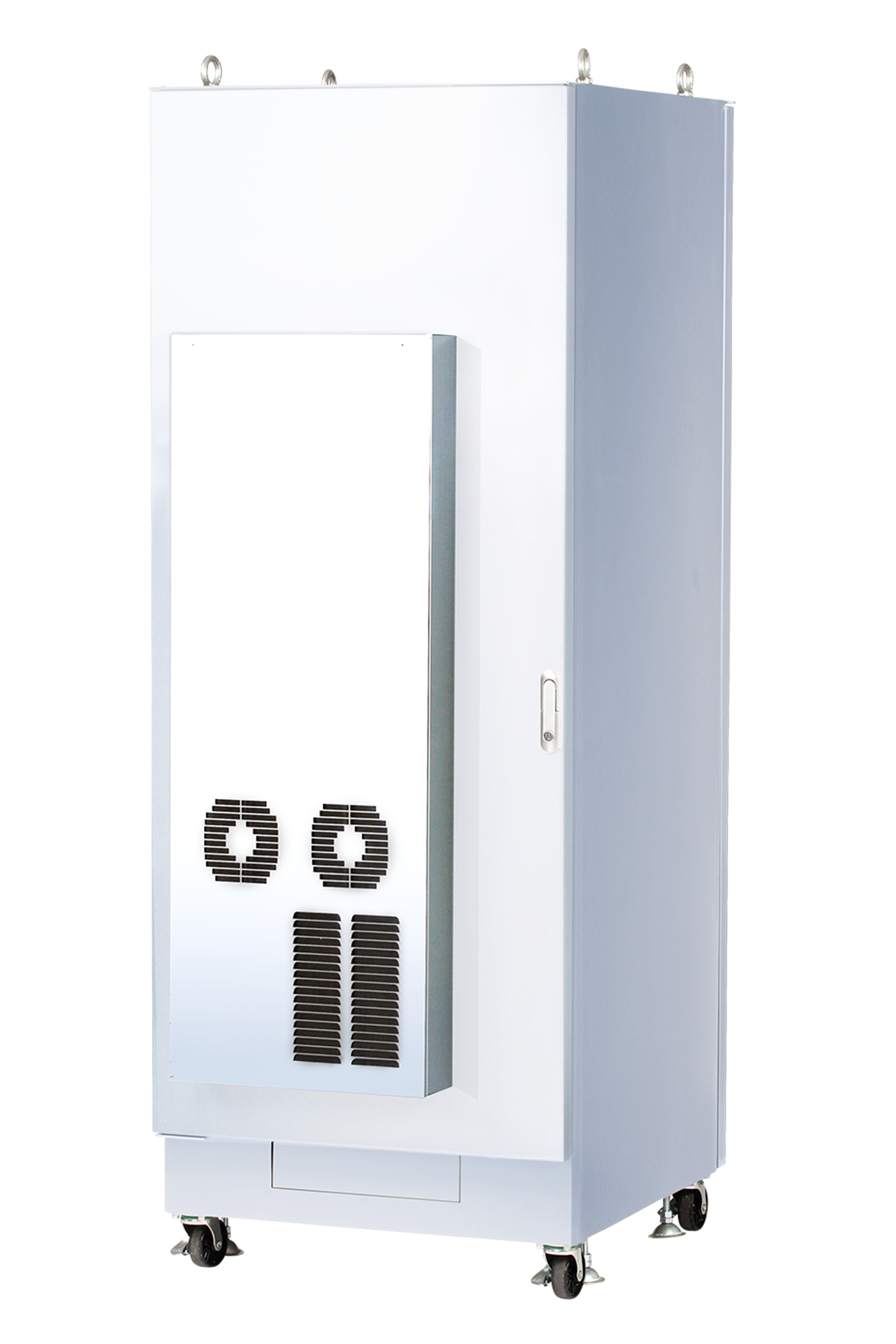

  • ノンフロンSUSボディクーラー

    水や湿気の多い環境で使用できる防水SUSボディのクーラーを採用しています。

その他特長

  • 固定棚

    搭載質量は50kg。取付高さは25ｍｍピッチで調節が可能です。モニター、PC本体、制御機器等を載せるのに便利です。

  • スライド棚

    搭載質量は40kg。高さは25ｍｍピッチで調節が可能です。手前に引き出すことができるので、ノートPC、プリンターや定期的にメンテナンスが必要な機器搭載に便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • 強化ガラス窓

    薬品や熱、傷に強い強化ガラスを採用しています。薬品や熱による変色、拭き掃除での傷を防ぐことができます​。破損時には交換も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

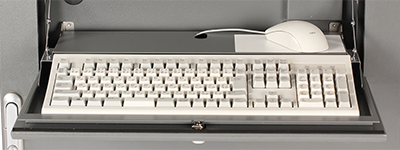

  • キーボード収納台

    前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • 大径キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。大きめのキャスターなので、ラック下の掃除がしやすいです。
    ・φ75mm×4輪

  • アジャスター

    M12 φ60 ※キャスター接地面から-50mm～0mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。

  • 吊りボルト

    Ｍ12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・抜け止め3P6口（内1口は熱対策機器で使用）
    ・ケーブル5m

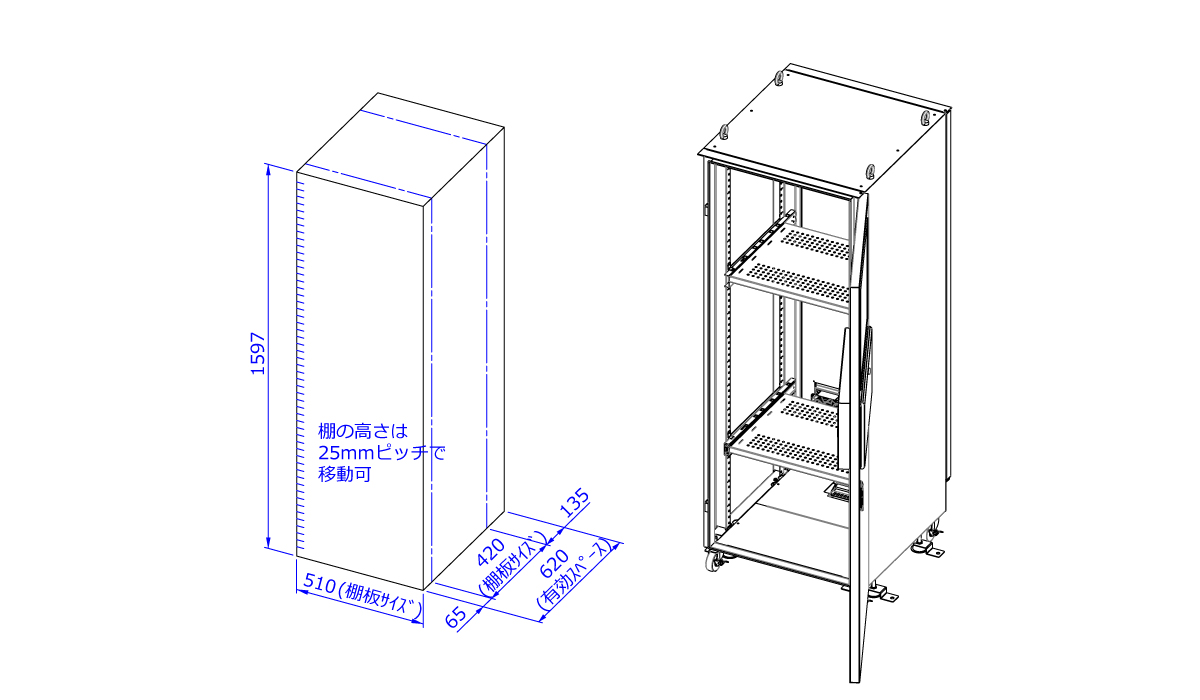

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。
※詳細は外観仕様図を参照してください。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君WP Standard クーラータイプ ステンレス
型式 ヘアライン仕上げ：WS-171C-02-SUS-HL
バフ研磨仕上げ：WS-171C-02-SUS-BP
標準塗装仕上げ：WS-171C-02-SUS-PC
寸法 W650×H1750×D824mm
質量 152kg
材質 SUS304

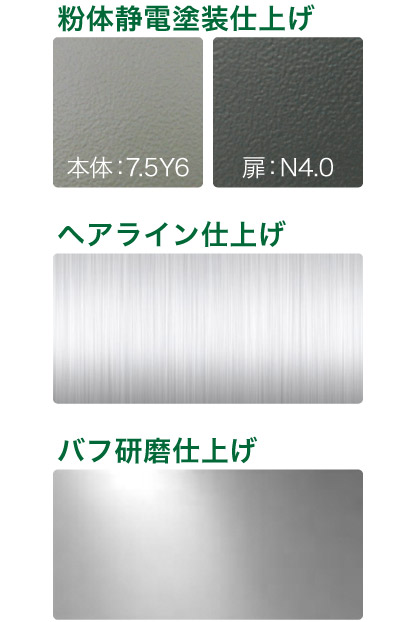

表面処理 ヘアライン仕上げ
バフ研磨仕上げ
標準塗装仕上げ　本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
固定棚 設置スペース：W510 × D420mm 50kgまで
スライド棚 設置スペース：W510 × D420mm 40kgまで
棚板高さ調整 上下25mmピッチ　※取付不可区間あり
底板 W550×D556mm 80kgまで（集中荷重に注意）
総耐荷重 150kg
キーボード収納部 W491.8×H43.3×D193mm　5kgまで　可倒式
許容周辺温度 10℃ ～ 40℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量(50/60Hz) 1270W
4570kJ/h
クーラー基本スペック(50/60Hz) ノンフロンクーラー 1000W
定格電圧 単相AC200V（クーラーのみ）
消費電流(50/60Hz) 4.2/4.0A
消費電力(50/60Hz) 660W
コンセント マグネット付OAタップ3P6口 5m （内1口は冷却機器用で使用、平行2極接地型AC125-15A）
吊ボルト M12×4コ
強化ガラス W500×H420mm×t4 透明
ハンドル 前扉：2個 背面扉：2個
施錠ロック 前扉：1個 背面扉：1個 キーボード収納台：1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引込み口 1ヶ所 サイズ：W140×φ30
キャスター φ75mm 全輪ストッパー付き
アジャスター M12 φ60　※キャスター接地面から-50mmまで調整可能
添付品 取扱説明書・システムロック鍵(2種類)・OAタップ・アンカー固定金具・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W980×H1850×D770mm　174kg
JANコード ヘアライン仕上げ（WS-171C-02-SUS-HL）：4571319720775
バフ研磨仕上げ（WS-171C-02-SUS-BP）：4571319720850
標準塗装仕上げ（WS-171C-02-SUS-PC）：4571319720881
価格 1,500,000円

注意事項

ステンレス素材となるのは、ラックの外周部分のみです。ラック内部の棚、その他金具類はスチール製の塗装仕上げとなります。
収納機器許容発熱量は、周囲温度40℃、動作温度35℃、搭載機器稼働率70％とした際の机上計算値です。
固定棚とスライド棚を各1枚標準装備しています。
製品は組立完成品でお届けいたします。
構成部品以外のオプション品は別送扱いになります。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
