まもる君Jumbo ファンタイプ タワー型 H1000mmモデル販売終了品

タワー型サーバー用防塵ラック：18U

国内唯一のサーバー専用防塵ラックです。
各社タワー型サーバーの搭載に対応しています。
排気ファン6機によるラック前面から背面への空気の流れにより強力な放熱効果を生み出しています。
フィルターには5μ以上の塵埃を補足する除塵フィルターを採用しています。

熱対策機器ファンタイプ
サイズH1000mmモデル
価格298,000円

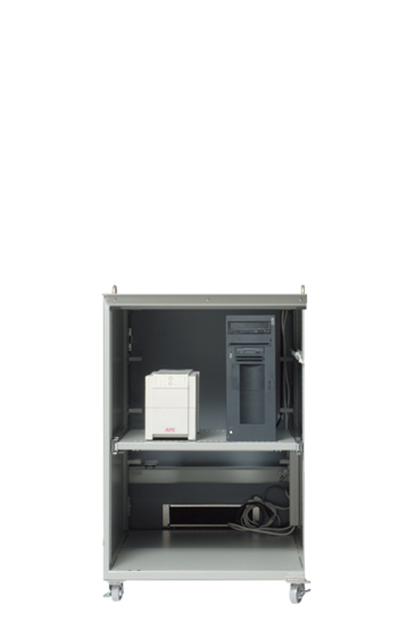

※画像は全てイメージです。

  • 粉塵の量少ない
  • 許容発熱量867/1,013W/H
  • 現場環境温度10℃ ～ 35℃
  • 現場環境湿度25% ～ 80%

放熱について

換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

  • タワー型用固定棚

    搭載質量は50kg。25ｍｍピッチで高さ調節が可能です。周辺機器を載せるのに便利です。

  • タワー型用スライド棚

    搭載質量は60kg。25ｍｍピッチで高さ調節が可能です。手前に引き出す事が出来るのでサーバー、UPSなど重量物を載せるのに便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • ケーブルクランプ

    左右後ろ側に配線をまとめるケーブルクランプを装備しています。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ65mm×4輪

  • 電源用コネクター

    メタルコネクターを使用。コネクター部から電源ケーブルを外せる為、移動時にケーブルが邪魔になりません。ラック内電源ケーブルと外部ケーブルを分離することにより断線時など交換が簡単に行えます。

  • ノイズフィルター

    ノイズフィルター標準装備のためノイズによる電子機器への誤作動を防止します。

  • 吊りボルト

    Ｍ12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    　機器の振動破損、落下の危険性があります。

  • 転倒防止金具

    2ヶ（左右一組）標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件：ラック内に60kgのおもりを搭載しベルトで固定

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・3P6口（内1口は熱対策機器で使用）
    ・ケーブル4m

  • 内部温度監視機能

    ラック内部の温度異常を監視する機能。
    ランプで異常を知らせます。
    黄色：ラック内30℃
    赤色：ラック内35℃
    ※警報音は出ません。

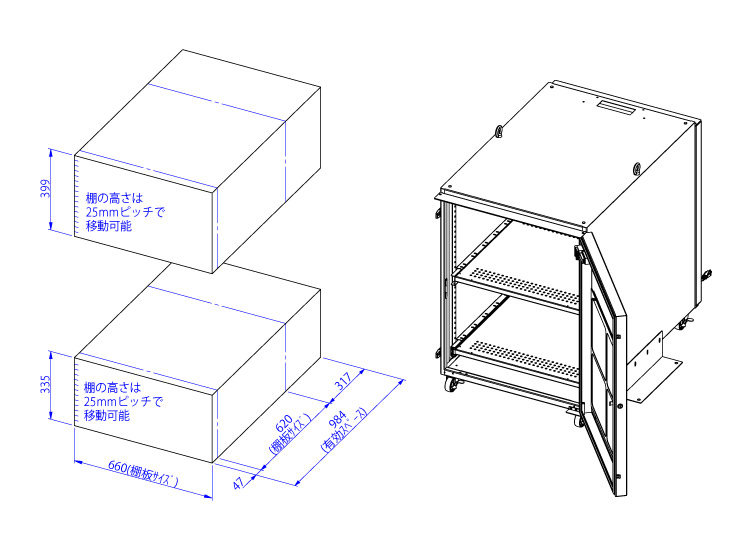

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

カラーリング

本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君Jumbo ファンタイプ タワー型 H1000mmモデル
型式 VT10F
寸法 W700×H1000×D1100mm
質量 117kg
材質 スチール
色 本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
移動棚 設置スペース：W610mm × D620mm 50kgまで
スライド棚 設置スペース：W610mm × D620mm 60kgまで
棚板高さ調整 上下25mmピッチ
許容周辺温度 10℃ ～ 35℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量 867/1,013W/H 746/871kcal/H 3,121/3,647KJ
ファン基本スペック 最大風量：15/17.4㎥/min
定格電圧 単相100V
消費電流 1.62/1.38A
消費電力 90/84W
コンセント マグネット付OAタップ3P6口（内1口は冷却機器用で使用、平行2極接地型AC125-15A）
主電源ケーブル 1本（総延長4ｍ平行2極接地型プラグ－メタルコネクタ経由）
ノイズフィルター 1ヶ所（主電源用）
吊ボルト M12×2コ（ボルトキャップ2コ付き）
パチン錠 前扉：2個 背面扉：2個
施錠ロック 前扉：1個 背面扉：1個
USBポート 無し
ケーブル引き込み口 1ヶ所 サイズ：W300×Ｈ80ｍｍ
キャスター φ65mm 全輪ストッパー付き
その他機能 転倒防止金具標準装備 耐震強度：ｘ軸：1.000gal ｙ軸：1.000gal（振動周波数5Hz）
添付品 鍵×2ヶ・ボルトキャップ×2ヶ・取扱説明書×1枚
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W730×H1,150×D1,050mm 137kg
JANコード 4571319716341
価格 298,000円

注意事項

収納機器許容発熱量は周辺温度30℃の机上計算値です。
移動棚とスライド棚を各1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
