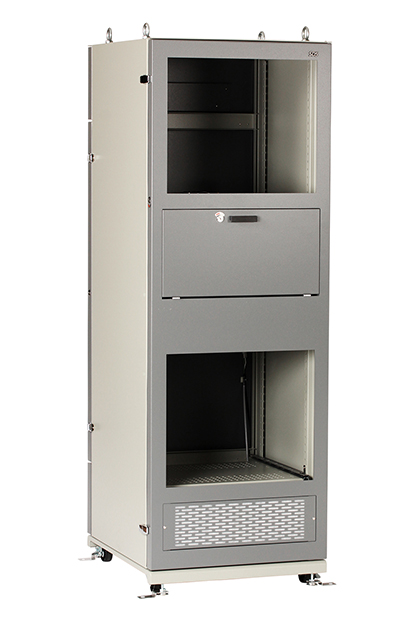

まもる君Standard L 1枚扉 ファンタイプ
-
PS-171F
-
商品一覧に戻る
防塵ラックの中にあって、最も人気のあるスタンダードモデル
熱対策機器 | ファンタイプ |
---|---|
サイズ | Lサイズ |
価格 | 275,000円 |
※画像は全てイメージです。
画像リスト
防塵ラックの中にあって、最も人気のあるスタンダードモデル
パソコン、UPS、プリンターや周辺機器を一式まとめて収納できる本格的な防塵ラックです。堅牢な筐体と豊富なオプションにより長期にわたりお使いいただけます。
5μm以上の粉塵を補足する除塵フィルターを介し、排気ファンによって強制的にラック内の熱を排熱します。比較的粉塵の少ない現場に適しています。
熱対策機器 | ファンタイプ |
---|---|
サイズ | Lサイズ |
価格 | 275,000円 |
※画像は全てイメージです。
- 粉塵の量少ない
- 許容発熱量547/604W
- 現場環境温度10℃ ~ 35℃
- 現場環境湿度25% ~ 80%

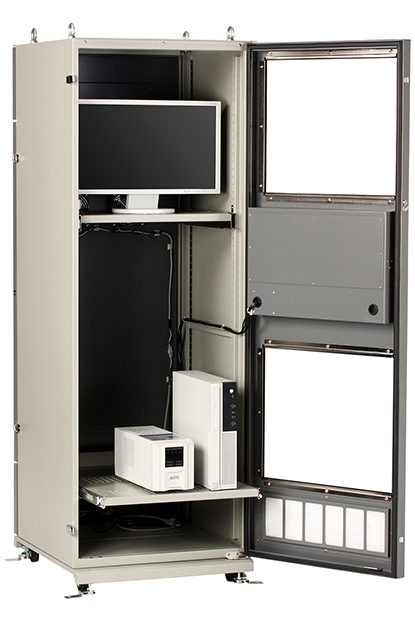

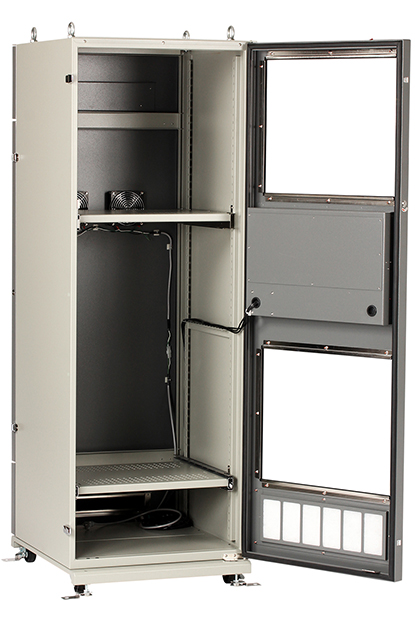

広々と開放できる1枚扉
1枚扉は広々と前面開放できるためモニターやパソコン本体、機器の設置が行いやすいです。また、オプション装着や搭載機器が多い場合はラック本体のスペースが広く活用できるため1枚扉が便利です。
立位作業に向いたLサイズ
立ち作業でのデータ入力がし易い背の高いLサイズ。
防塵ラックの高さ:1750mm
アクリル窓のセンター位置:1480mm
キーボードの高さ:970mm

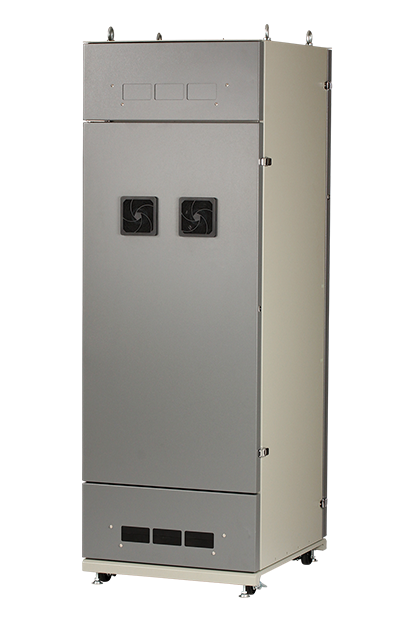

放熱について
換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。
特長
防塵機能
-
中空ゴムパッキン
ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。
-
パチン錠
防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は1点ではなく2点で押さえます。
-
ケーブル引込み口
ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。
-
防塵窓枠
アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。
-
防塵ゴムキャップ
切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役目も果たします。
その他特長
-
固定棚
搭載質量は50kg。取付高さは25mmピッチで調節が可能です。モニター、PC本体、制御機器等を載せるのに便利です。
-
スライド棚
搭載質量は40kg。高さは25mmピッチで調節が可能です。手前に引き出すことができるので、ノートPC、プリンターや定期的にメンテナンスが必要な機器搭載に便利です。
-
化粧底板
底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。
-
アクリル窓
厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。
-
カギ
前扉・背面扉とキーボード収納台にはカギが付いています。
大切な機器をいたずらや盗難から護ります。 -
キーボード収納台
前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。
-
マウステーブル
キーボード収納台の右側面よりワンプッシュで飛び出てきます。
光学マウスにも対応しています。 -
USBコネクター
USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。
-
キャスター
傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
・φ65mm×4輪 -
アジャスター
M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。
-
吊りボルト
M12吊りボルト。
構内移設時、ホイストクレーンがご利用いただけます。
また、設置後は取外して、樹脂キャップに交換できます。
※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
機器の振動破損、落下の危険性があります。 -
ファンタイプ吸気フィルタ
汚れたフィルターを交換しやすいように前扉にフィルターを装着しています。
-
OAタップ
マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
・抜け止め3P6口(内1口は熱対策機器で使用)
・ケーブル5m
搭載可能サイズ
収納機器の搭載可能サイズを最大寸法で表示しています。
分別可能なエコ設計
廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。
カラーリング
本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。
防塵ラック講座
「防塵ラックって何ですか?」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 | まもる君Standard L 1枚扉 ファンタイプ |
---|---|
型式 | PS-171F |
寸法 | W600×H1750×D700mm |
質量 | 121kg |
材質 | スチール |
色 | 本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装) |
固定棚 | 設置スペース:W510 × D420mm 50kgまで |
スライド棚 | 設置スペース:W510 × D420mm 40kgまで |
棚板高さ調整 | 上下25mmピッチ |
底板 | W550×D556mm 80kgまで |
総耐荷重 | 150kg |
キーボード収納部 | W486×D230.5mm可倒式 マウステーブル付き(W160×D160mm) |
許容周辺温度 | 10℃ ~ 35℃ |
許容周辺湿度 | 25% ~ 80% |
収納機器許容発熱量(50/60Hz) | 547/604W |
1969/2174kJ/h | |
ファン基本スペック(50/60Hz) | 最大風量:5.0/5.8㎥/min |
定格電圧 | 単相AC100V |
消費電流(50/60Hz) | 0.54/0.46A |
消費電力(50/60Hz) | 30/28W |
コンセント | マグネット付OAタップ3P6口 5m (内1口は冷却機器用で使用、平行2極接地型AC125-15A) |
吊ボルト | M12×4コ(ボルトキャップ4コ付き) |
アクリル窓 | W500×H420mm×t3 透明 |
パチン錠 | 前扉:2個 背面扉:2個 |
施錠ロック | 前扉:1個 背面扉:1個 キーボード収納台:1個 |
USBポート | 3口 3mPC用延長ケーブル付 |
ケーブル引き込み口 | 3ヶ所 サイズ:W100×H50mm(上下入れ替え可能) |
キャスター | φ65mm 全輪ストッパー付き |
アジャスター | M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能 |
添付品 | 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・アンカー固定金具・備品一式 |
RoHS対応 | RoHS対応済み |
荷姿 | ダンボール1コ 木製パレット付き |
梱包サイズ | W650×H1880×D800mm 136.9kg |
JANコード | 4571319718550 |
価格 | 275,000円 |
注意事項
固定棚とスライド棚を各1枚標準装備しています。
製品は組立完成品でお届けいたします。
セットアップモデルの構成部品以外のオプション品は別送扱いになります。
型式/仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
オプション品は別送扱いとなります。指定位置への取付けをご希望される場合は、カスタマイズ品を選択してください。
※画像は全てイメージです。
