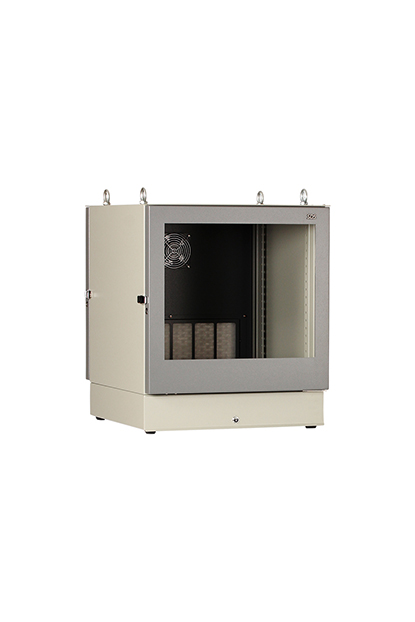

まもる君DisplayBox ファンタイプ

コストパフォーマンスに優れたコンパクトタイプ

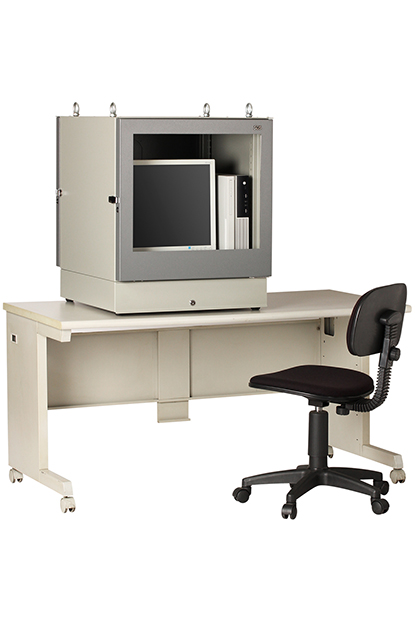

パソコン一式が収納できて本格的な防塵対策がしたいけどコストが気になるという時には、コストパフォーマンスに優れた卓上型のDisplayBoxをお勧めします。オプションのラックスタンドで立位作業にも対応できます。
5μm以上の粉塵を補足する除塵フィルターを介し、排気ファンによって強制的にラック内の熱を排熱します。
比較的粉塵の少ない現場に適しています。

熱対策機器ファンタイプ
サイズLサイズ
価格155,000円

※画像は全てイメージです。

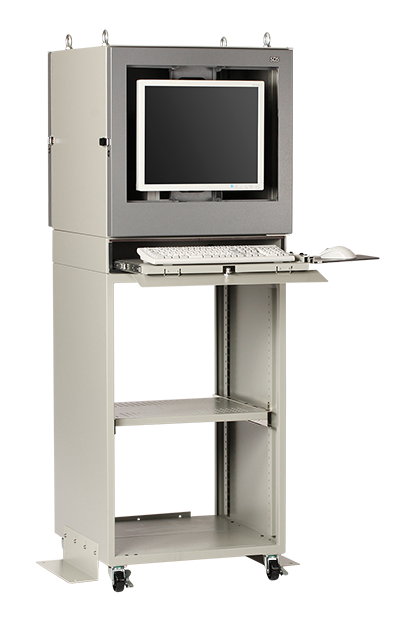

※スタンドはオプションです。

  • 粉塵の量少ない
  • 許容発熱量257/285W
  • 現場環境温度10℃ ～ 35℃
  • 現場環境湿度25% ～ 80%

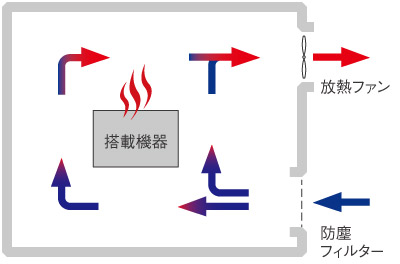

放熱について

換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

  • アクリル窓

    厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • キーボード収納台

    前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。

  • マウステーブル

    キーボード収納台の右側面よりワンプッシュで飛び出てきます。
    光学マウスにも対応しています。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • 吊りボルト

    Ｍ12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    また、設置後は取外して、樹脂キャップに交換できます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・抜け止め3P4口（内1口は熱対策機器で使用）
    ・ケーブル4m

  • ゴム脚

    滑り止め用のゴム脚を装着してます。設置面への傷も防止します。

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君DisplayBox ファンタイプ
型式 PD-107F
寸法 W600×H717×D700mm
質量 59kg
材質 スチール
色 本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
PC棚 W526×D408mm 40kgまで
総耐荷重 50kg
キーボード収納部 W498×H58×D233mm引出式　マウステーブル付き（W160×D160mm）
許容周辺温度 10℃ ～ 35℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量(50/60Hz) 257/285W
924/1027kJ/h
ファン基本スペック(50/60Hz) 最大風量：2.5/2.9㎥/min
定格電圧 単相AC100V
消費電流(50/60Hz) 0.27/0.23A
消費電力(50/60Hz) 15/14W
コンセント マグネット付OAタップ3P4口 4m （内1口は冷却機器用で使用、平行2極接地型AC125-15A）
吊ボルト M12×4コ（ボルトキャップ4コ付き）
アクリル窓 W500×D420mm×t3 透明
パチン錠 前扉：1個 背面扉：1個
施錠ロック 前扉：1個 背面扉：1個 キーボード収納台：1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引き込み口 3ヶ所 サイズ：W100×H50ｍｍ（上下入れ替え可能）
添付品 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W650×H930×D800mm　72.6kg
JANコード 4571319719397
価格 155,000円

注意事項

収納機器許容発熱量は、周囲温度30℃、動作温度35℃、搭載機器稼働率70％とした際の机上計算値です。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
