まもる君NEXT販売終了品

NX10F
商品一覧に戻る

SDSが提案するまもる君の新しいカタチ

熱対策機器	ファンタイプ
価格	198,000円

※画像は全てイメージです。

画像リスト

ダウンロードする

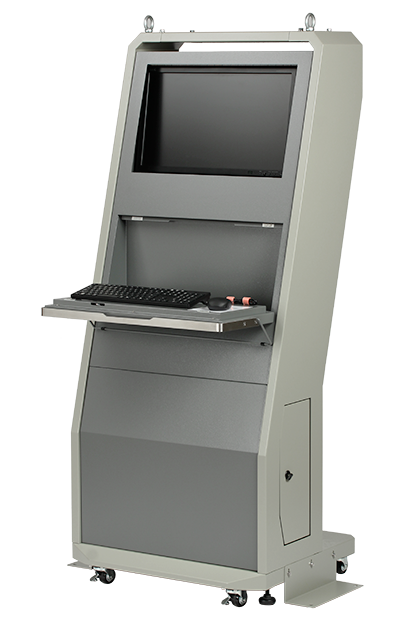

SDSが提案するまもる君の新しいカタチ

まもる君の防塵機能はそのままに、IP5Xの防塵力でホコリの侵入によるパソコンのトラブルを未然に防ぎます。
筐体に傾斜を設けることで、快適な視認性と操作性を実現すると同時に、壁面に密着させて設置することが可能になりました。

熱対策機器	ファンタイプ
価格	198,000円

※画像は全てイメージです。

粉塵の量少ない
許容発熱量406/463W/H
現場環境温度10℃ ～ 35℃
現場環境湿度25% ～ 80%

放熱について

換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。

特長

防塵機能

中空ゴムパッキン

ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。
ケーブル引込み口

ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。
防塵窓枠

アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

カギ

背面パネルとキーボード収納台にはカギが付いています。

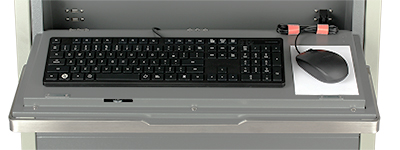

一体型キーボード収納台

マウスも使えるキーボード収納台。SUS製一体型取手により、開閉が容易で、閉じた時もすっきり収まります。
USBコネクター

USBコネクターをキーボード収納部に4個標準装備。ラック内のUSB延長ケーブルが繋ぎ込みされているので、ラック外にあるキーボード＆マウスを一緒にキーボード収納部より接続できます。

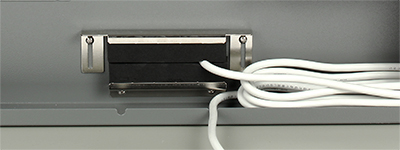

ケーブルホルダー

入力機器の余長ケーブルをまとめ、キーボード収納台の開閉時、ケーブルの挟み込みによる断線を防ぎます。
キャスター

傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
・φ50mm×4輪
アジャスター

設置場所の水平が出ていない場合でも、ラックを水平な状態に調整することができます。
吊りボルト

Ｍ12吊りボルト
構内移設時、ホイストクレーンがご利用いただけます。
※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
　機器の振動破損、落下の危険性があります。
転倒防止金具

2ヶ（左右一組）標準添付品。
φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
条件：ラック内に60kgのおもりを搭載しベルトで固定
OAタップ

マグネット付きOAタップを標準装備しています。
・3P4口（内1口は熱対策機器で使用）
・ケーブル4m
PCアクセス小扉

左右両面に装備した小扉から、搭載パソコンへのアクセスが可能なので、背面パネルを開けることなく、パソコンの電源をON/OFFできます。加圧式カムロック付きなので、ワンタッチ開閉で密閉が可能です。

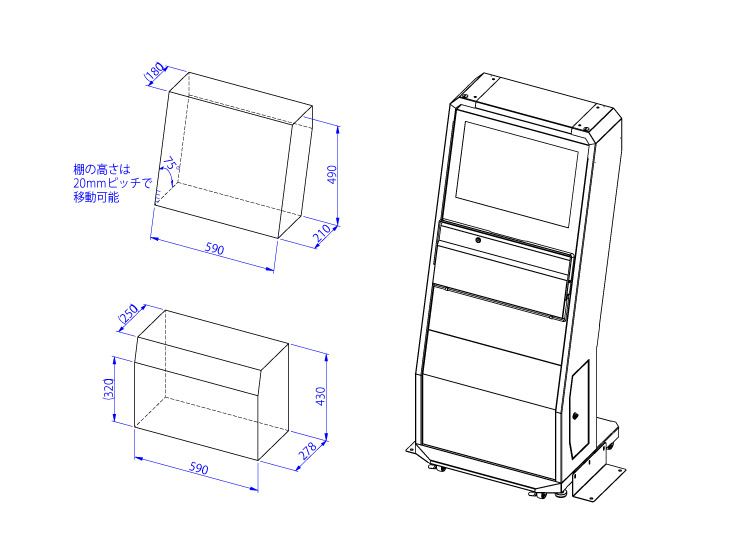

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

商品名	まもる君NEXT
型式	NX10F
寸法	W700×H1670×D600mm
質量	105kg
材質	スチール
色	本体：7.5Y6/0.5、N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
PC収納部	W590×H450×D250mm　搭載荷重50kgまで
キーボード収納部	W471×D230mm　可倒式 10kgまで　マウステーブル付き（W170×D110mm）
許容周辺温度	10℃ ～ 35℃
許容周辺湿度	25% ～ 80%
収納機器許容発熱量	406/463W/H　349/398kcal/H　1,460/1,666KJ
ファン基本スペック	最大風量：5.0/5.8㎥/min
定格電圧	単相100V
消費電流	0.54/0.46A
消費電力	30/28W
コンセント	マグネット付OAタップ3P4口4ｍ（内1口は冷却機器用で使用、平行2極接地型AC125-15A）
吊ボルト	M12×2コ（ボルトキャップ2コ付き）
アクリル窓	W540×H330×t3mm　ミスティスモーク
施錠ロック	キーボード収納部：1個背面パネル：2個
USBポート	4口 1mPC用延長ケーブル付
ケーブル引き込み口	1ヶ所サイズ：W100×Ｈ50ｍｍ
キャスター	φ50mm 全輪ストッパー付き
添付品	各種鍵：3ヶ　ボルトキャップ：2ヶ　キーボード取付用マジックテープ：4ヶ　転倒防止金具：2ヶ　OAタップ：1ヶ　取扱説明書：1枚
RoHS対応	RoHS対応済み
荷姿	ダンボール1コ　木製パレット付き
梱包サイズ	W800×H1840×D700mm　115kg
JANコード	4571319716693
価格	198,000円

注意事項

収納機器許容発熱量は周辺温度30℃の机上計算値です。
モニター収納部に防塵性能はありません。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
