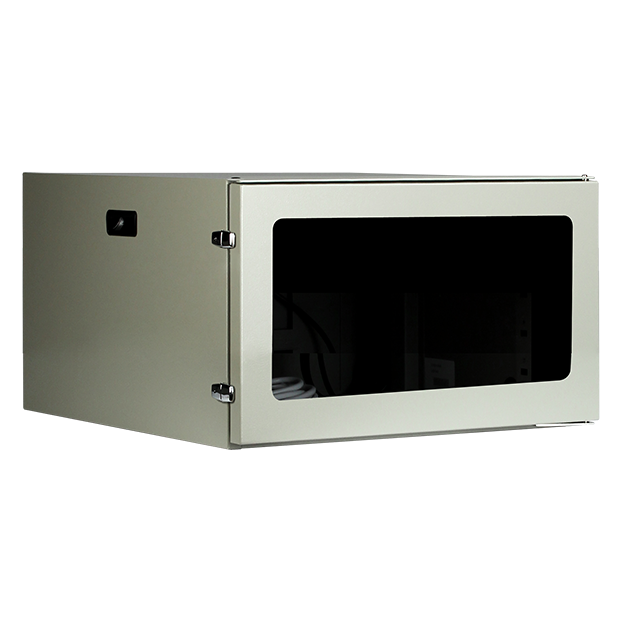

まもる君Light48

本格的な防塵機能を受け継ぐ、低価格モデル

搭載機器やロケーションに合わせて選べるラックサイズが48種類
外形サイズ：W750×H450×D750mm
収納サイズ：W700×H400×D700mm
※クーラーユニットをご検討の場合、W550×H550mm以上のラックサイズからご選定ください

熱対策機器ファンタイプ
横幅750
高さ450
奥行750
価格80,000円

※画像は全てイメージです。

  • 粉塵の量少ない
  • 許容発熱量255/284W
  • 現場環境温度10℃ ～ 35℃
  • 現場環境湿度25% ～ 80%

豊富なオプション品

オプション品を組合わせれば、収納および設置方法のバリエーションもさらに豊富になります。
オフィスでも製造現場でも、普通のPCでもラックマウントでも、多様な用途、多彩な機器にご利用いただけます。
※本体サイズによってはご希望のオプションが用意されていない場合があります。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

  • ケーブル引込み口

    ゴムスポンジでケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

  • 防塵ゴムキャップ

    キーボードやマウスのケーブルを通します。また、ケーブル保護の役割も果たします。

その他特長

  • 棚板取付アングル

    搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。周辺機器を載せるのに便利です。

  • アクリル窓

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は20kgです。UPS等の重量物の設置も可能です。

  • カギ

    映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。（※2022年11月1日生産分より透明に変更）破損時には交換も可能です。

  • ゴム脚

    前扉・背面扉にカギ付きのハンドルが付いています。
    大切な機器をいたずらや盗難から護ります。

  • 取っ手

    PC収納部の扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バコードリーダーなどが収納できます。

  • OAタップ

    USBコネクターをキーボード収納部に3個標準装備しています。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。3個のうち、ひとつはデータ入出力用にUSB3.0に対応しています。ストレスなくデータ収集が可能です。

  • 連結キャップ

    入力機器の余長ケーブルをまとめ、キーボード収納台の開閉時、ケーブルの挟み込みによる断線を防ぎます。

  • 背面パネル

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ50mm×4輪

  • Ｍ12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。機器の振動破損、落下の危険性があります。

  • 2ヶ（左右一組）標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件：ラック内に60kgのおもりを搭載しベルトで固定

  • マグネット付きOAタップを標準装備しています。
    ・3P4口（内1口は熱対策機器で使用）
    ・ケーブル4m

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体は7.5Y6/0.5 レザートン仕上げです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君Light48
型式 L48F747
寸法 W750×H450×D750mm
質量 32kg
材質 スチール
色 本体：7.5Y6/0.5 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
許容周辺温度 10℃ ～ 35℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量(50/60Hz) 255/284W
ファン基本スペック(50/60Hz) 最大風量：2.5/2.9㎥/min
定格電圧 単相100V
消費電流(50/60Hz) 0.27/0.23A
消費電力(50/60Hz) 15/14W
コンセント マグネット付OAタップ3P4口4m（内1口は冷却機器用で使用、平行2極接地型AC125-15A）
窓 W630mm × H295mm × t3mm ミスティスモーク（※2022年11月1日生産分より透明に変更）
パチン錠 前扉：2個
施錠ロック 前扉：2個
USBポート 無し
ケーブル引き込み口 1ヶ所 サイズ：W150×Ｈ57ｍｍ
添付品 取扱説明書・パチン鍵用鍵・マグネット付OAタップ3P4口・M6×18mm P3ねじ×4・ホールプラグ
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ
梱包サイズ W800×H530×D800mm 37kg
JANコード 4571319714026
価格 80,000円

注意事項

収納機器許容発熱量は、周囲温度30℃、動作温度35℃、搭載機器稼働率70％とした際の机上計算値です。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。

オプション組み合わせ例

机の上で使いたい

机の下で使いたい

2段重ねで使いたい

立ち姿勢で使いたい
キーボード収納台を装着することで、パソコン
本体を保護しながら、机の上でパソコン操作が
可能です。
天井板やキャスターを装着
することで、机の下に収納
したり、サイドデスクとし
てご利用いただけます。
本体2個を上下に連結することが
できます。本格的なシステムラック
としてご利用いただけます。
スタンドとキーボード収納台
を装着することで、立った
ままでのキーボード操作が
可能です。



オプション組み合わせ対応表 まもる君Light48　収納機器許容発熱量一覧
