粉塵、オイルミスト、熱環境からパソコンを護る防塵ラックまもる君シリーズ

menu

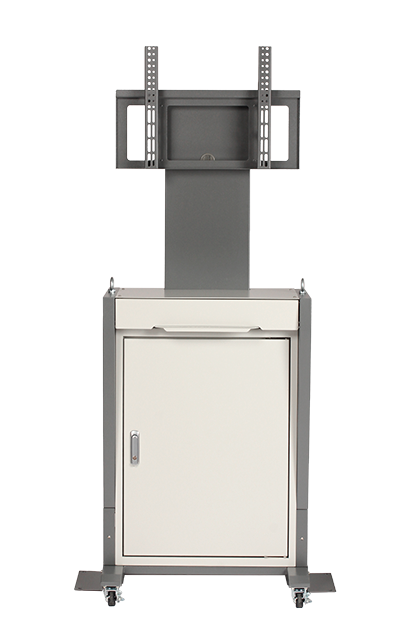

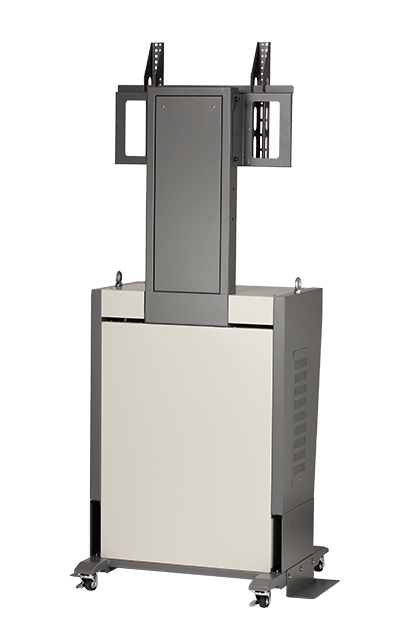

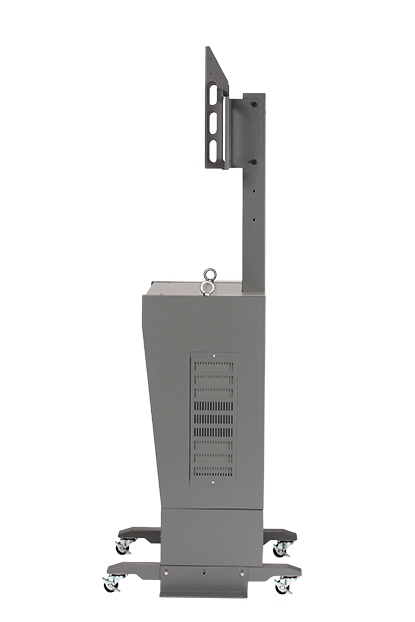

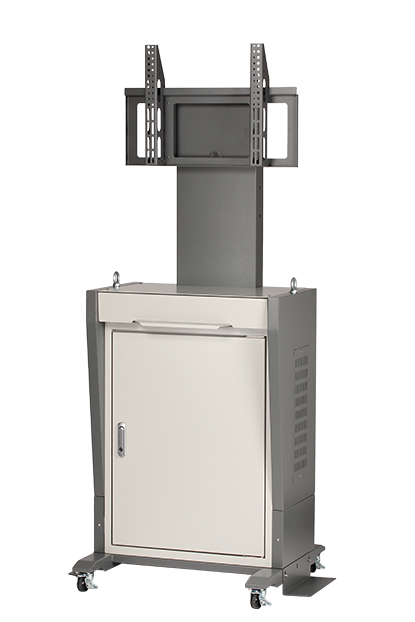

まもる君DisplayStand

防塵ラックを併せ持つ、FA専用ディスプレイスタンド

スタンド下部には防塵ラックを搭載しています。大型ディスプレイに接続するパソコンを防塵ラック内に収納することで、ホコリの侵入によるパソコンのトラブルを未然に防ぎます。

熱対策機器ファンタイプ
価格220,000円

※画像は全てイメージです。

  • 粉塵の量少ない
  • 許容発熱量251/280W
  • 現場環境温度10℃ ～ 35℃
  • 現場環境湿度25% ～ 80%

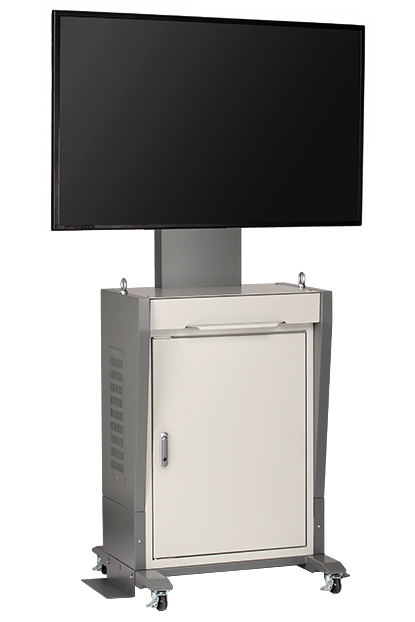

大型ディスプレイ対応

40〜60インチまでの大型ディスプレイを搭載することが可能です。
ディスプレイの中心位置を最高1600mmに取付けることができ、高い位置に設置することにより、遠くからでも情報を読み取ることができ、効率よく情報共有を行うことができます。

ベースは移動ができるキャスタータイプ

移動がしやすいキャスター付きのベースです。一般的なディスプレイスタンドに比べ、FA現場に特化した衝撃に強いキャスターを装備しています。

放熱について

換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。

特長

防塵機能

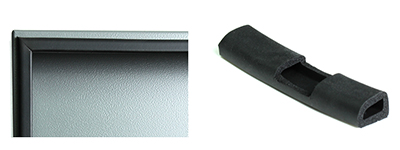

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • 加圧式ハンドル

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。ワンタッチアクションで扉を開閉できるだけではなく、密閉を可能にします。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

その他特長

  • 固定棚

    搭載質量は20kg。高さは100ｍｍピッチで6段階の調整が可能です。周辺機器を載せるのに便利です。

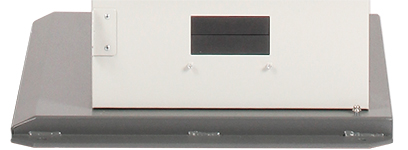

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は30kgです。UPS等の重量物の設置も可能です。

  • カギ

    前扉にカギ付きのハンドルが付いています。大切な機器をいたずらや盗難から護ります。

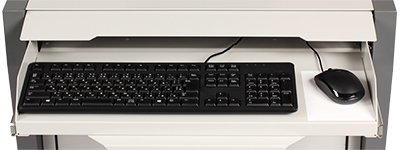

  • キーボード収納台

    マウスも使える収納台で、操作しやすい位置まで引き出すことができます。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備しています。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ50mm×4輪

  • 吊りボルト

    Ｍ12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。吊りボルトを取り外した際に締め込むボルトキャップを標準添付しています。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。機器の振動破損、落下の危険性があります。

  • 転倒防止金具

    2ヶ（左右一組）標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件：ラック内に60kgのおもりを搭載しベルトで固定

  • OAタップ

    マグネット付きOAタップを標準装備しています。
    ・3P4口（内1口は熱対策機器で使用）
    ・ケーブル4m

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：N7.5 / N4.0の2トーンカラー。従来のまもる君より明るい本体色です。工場内で馴染む色合いでありながら、清潔感のあるカラーリングです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君DisplayStand キャスタータイプ
型式 DS10F-C
寸法 W700 × H1730 × D670mm
質量 83kg
材質 スチール
色 本体：N7.5 / N4.0 レザートン
ディスプレイ耐荷重 50kg
取付ピッチ VESA：W100～600mm×H100～400mm
画面中心高さ 1470～1670mm　100mmピッチ3段階
ラック寸法 W620×H820×D350mm
ラック耐荷重 50kg（底板：30kg　棚板：20kg）
固定棚 設置スペース：W560×D270mm　20kgまで
固定棚高さ調整 100mmピッチ6段階
キーボード収納部 設置スペース：W576×H54×D185mm　5kgまで　※マウス操作部含む
キーボード天井部 W620×D328mm　5kgまで
収納機器許容発熱量(50/60Hz) 251/280W　903/1006kJ/h
許容周辺温度/湿度 10～35℃/25～80％
消費電圧 単相AC100V
消費電流(50/60Hz) 0.27/0.23A
消費電力(50/60Hz) 15/14W
キャスター φ50mm　4輪ストッパー付
添付品 取扱説明書・ディスプレイ取付金具・ディスプレイ取付用ネジ・4口4mOAタップ・吊りボルト穴用ボルトキャップ・鍵・アンカー固定金具
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W860×H1880×D760mm 102.5kg
JANコード 4571319718444
価格 220,000円

注意事項

収納機器許容発熱量は、周囲温度30℃、動作温度35℃、搭載機器稼働率70％とした際の机上計算値です。
固定棚を1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
ディスプレイ、パソコン、その他機器は付属しておりません。
価格は全て税別です。
