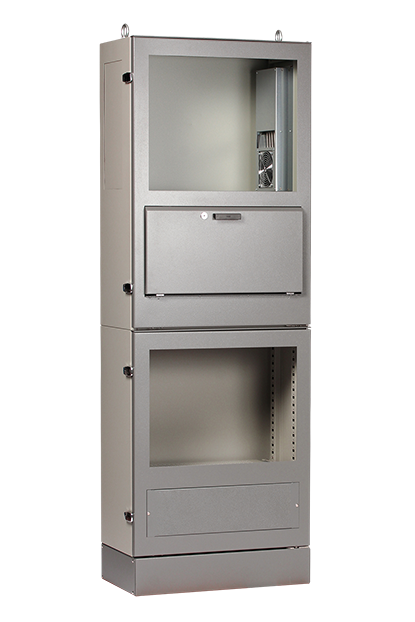

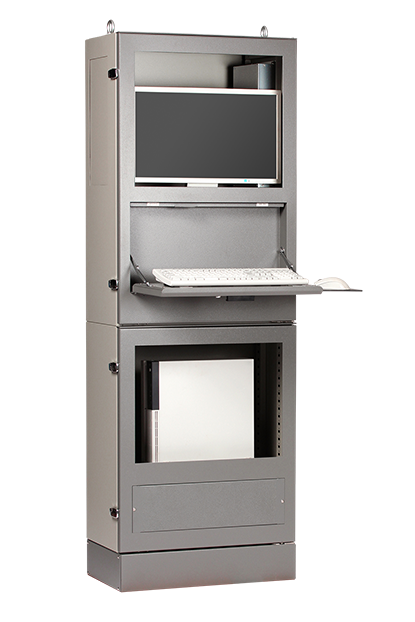

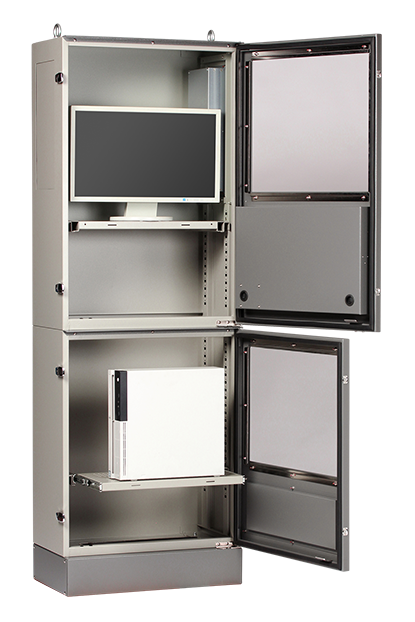

まもる君SF 熱交換器タイプ

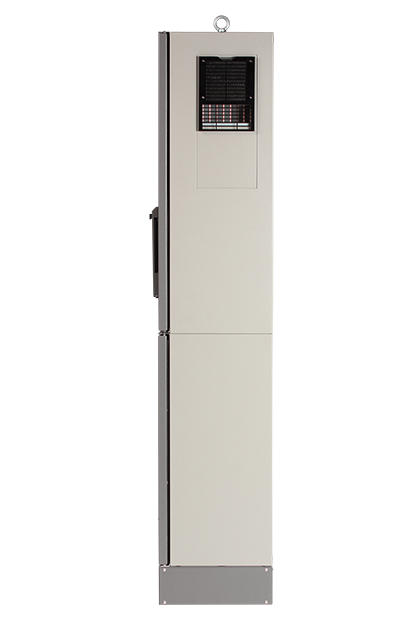

壁にピタリと寄せて設置ができる省スペースの防塵ラック

まもる君SF（スモールフォームファクター）は、従来のまもる君サイズより薄型（奥行350mm）構造のため省スペース設置ができる防塵ラックです。排熱機器を側面に搭載し背面をフラットにしたことにより、背面側に無駄なスペースを作ることなく壁際にピタリと寄せて設置ができます。
ラック内外の空気を入れ替えずに排熱する熱交換器を搭載し、完全な防塵空間を作ります。外部の最高温度が28℃以下、機器の発熱量が少ない場合にお奨めしています。

熱対策機器熱交換器タイプ
価格330,000円

※アンカー固定を必ず実施してください。
※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量289/319W
  • 現場環境温度10℃ ～ 30℃
  • 現場環境湿度25% ～ 80%

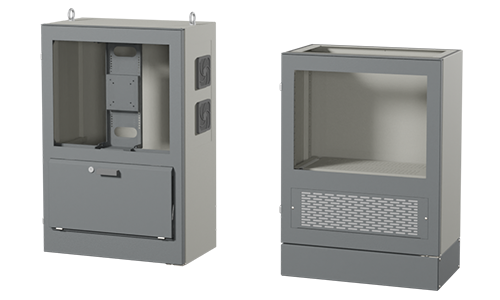

ノックダウン方式

ノックダウン式の上部と下部が分割できる構造です。工場や物流センターの中二階やラインの向こう側に設置する際、従来はクレーンや大人数を要した搬入も難なく搬入することができる仕様になっています。

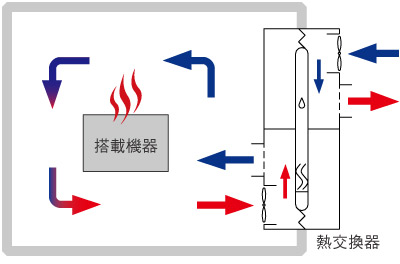

放熱について

ラック内部と外部の空気を入れ替えることなく、内部の熱だけを外へ排熱します。本格的な防塵を必要とされる粉塵が多い現場向きです。

特長

防塵機能

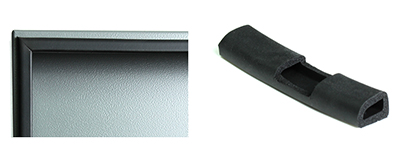

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

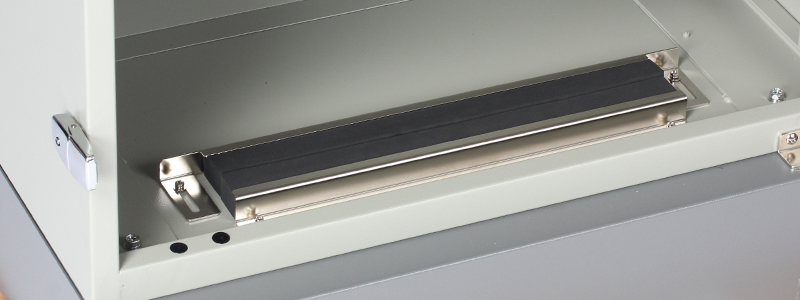

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

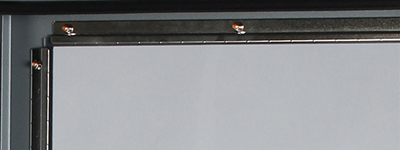

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

  • 防塵ゴムキャップ

    切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役目も果たします。

その他特長

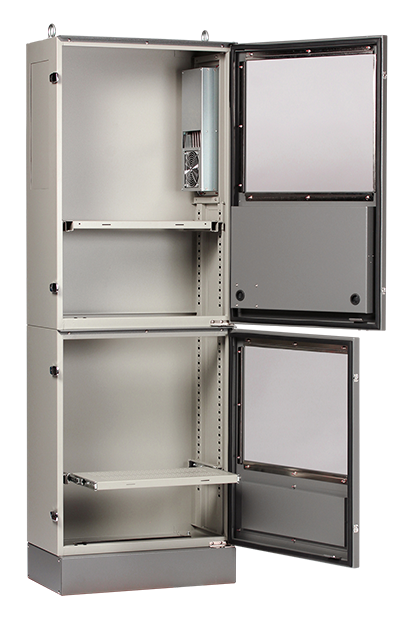

  • 移動棚

    搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。周辺機器を載せるのに便利です。

  • スライド棚

    搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。手前に引き出すことができるので、周辺機器を載せるのに便利です。

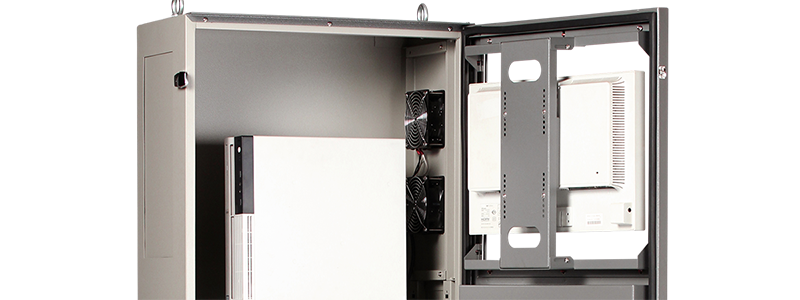

  • ディスプレイユニット

    モニターの背面にあるVESAを利用して扉側に取り付けることができるディスプレイユニットを標準装備しています。設置にはスタンドを使用しないためスペースを有効活用できます。
    ※VESA穴が無いモニターは装着できません。

  • アクリル窓

    映り込みが少なく透過性の高い、厚さ3mmの透明のアクリルを採用しています。

  • カギ

    上扉・下扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

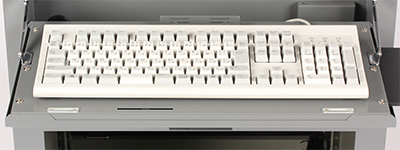

  • キーボード収納台

    前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。

  • ベース

    アンカー固定をするためのベースです。アンカー固定をすることで、省スペース設置を可能にし、転倒を防止します。

  • 吊りボルト

    Ｍ12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    　機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。
    ・3P4口（内1口は熱対策機器で使用）
    ・ケーブル4m

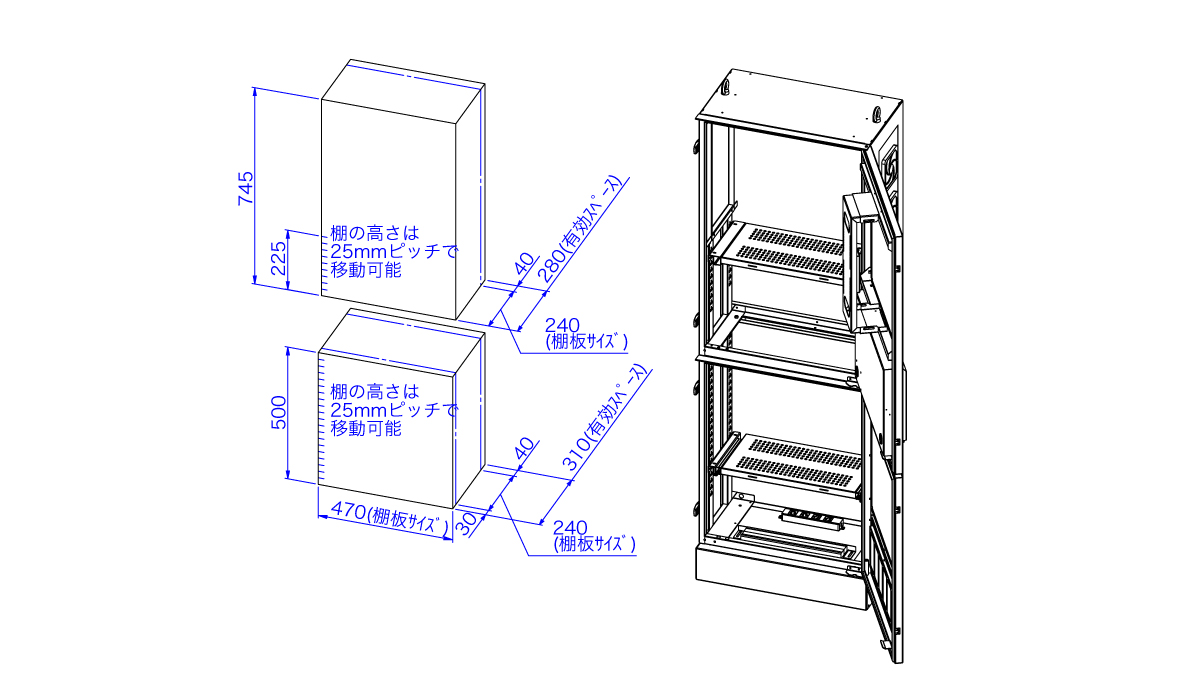

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君SF 熱交換器タイプ
型式 SF10H
寸法 W600×H1750×D350mm
質量 78kg
材質 スチール
色 本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
移動棚 設置スペース：W470mm × D240mm 20kgまで
スライド棚 設置スペース：W470mm × D240mm 20kgまで
棚板高さ調整 上下25mmピッチ　※取付不可区間あり
総耐荷重 85kg
キーボード収納部 W486×D225.5mm可倒式　マウステーブル付き（W160×D160mm）
許容周辺温度 10℃ ～ 30℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量(50/60Hz) 289/319W　※壁寄せ設置時
1040/1148kJ/h　※壁寄せ設置時
熱交換器基本スペック(50/60Hz) 15/18W/K
定格電圧 単相100V
消費電流(50/60Hz) 0.36/0.30A
消費電力(50/60Hz) 28/24W
コンセント マグネット付OAタップ3P4口（内1口は冷却機器用で使用、平行2極接地型AC125-15A）
吊ボルト M12×2コ（ボルトキャップ2コ付き）
アクリル窓 上扉：W500mm × H420mm × t3mm 透明　下扉：W500mm × H370mm × t3mm 透明
パチン錠 上扉：2個 下扉：2個
施錠ロック 上扉：2個 下扉：2個 キーボード収納部：1個
USBポート 3口 3mPC用延長ケーブル付
ケーブル引き込み口 3ヶ所 サイズ：W100×Ｈ50ｍｍ
キャスター なし
添付品 取扱説明書・鍵(2種類)・ボルトキャップ・OAタップ・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W800×H1050×D950mm 98kg　パレット含む
JANコード 4571319721161
価格 330,000円

注意事項

収納機器許容発熱量は、周囲温度28℃、動作温度35℃、搭載機器稼働率70％とした際の机上計算値です。
移動棚とスライド棚を各1枚標準装備しています。
上部と下部のラックは組立完成品ですが、上下のラックを連結させるための組立て作業が必要です。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
アンカー固定を必ず実施してください。
価格は全て税別です。
