パソコンの薄型化に対応、スリムな見た目の防塵ラック
| 熱対策機器 | ノンフロンノンドレンクーラー200V |
|---|---|
| 価格 | 740,000円 |
※画像は全てイメージです。
画像リスト

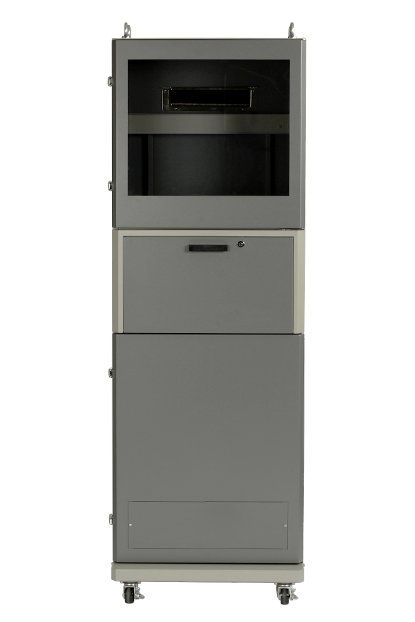

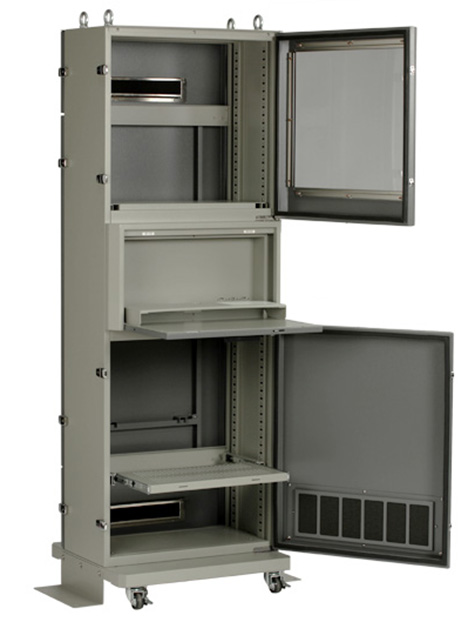

パソコンの薄型化に対応、スリムな見た目の防塵ラック
小型・薄型化するパソコンや周辺機器を無駄なく収納するために、ラック内部の奥行き空間を極限まで削減した無駄のない本体サイズです。
本体横幅は従来品（まもる君Standard）のサイズを維持し、アクリル窓のサイズを大きくすることで、23インチワイドモニターの搭載・視認も可能になりました。

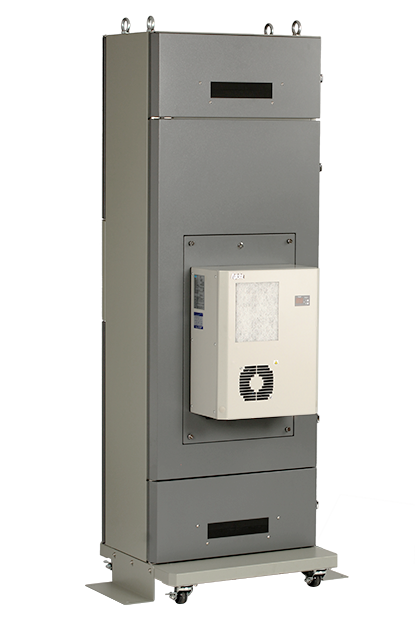

500W級のノンフロン・ノンドレンタイプのクーラーを搭載し、ラック内を強制冷却します。ラック内外の空気を入れ替えることがなく完全な防塵と除湿された空間を作ります。30℃以上の高温環境下や収納機器の発熱量が大きい時に最適です。
| 熱対策機器 | ノンフロンノンドレンクーラー200V |
|---|---|
| 価格 | 740,000円 |
※画像は全てイメージです。
- 粉塵の量多い
- 許容発熱量573 W/h
- 現場環境温度10℃ ～ 40℃
- 現場環境湿度25% ～ 80%
放熱について
ドレン水が排出されるクーラータイプとは異なり、ドレン水を気化させる機能が付いたクーラーです。ラック内部を強制的に冷却し、内外気を完全に遮断することで、本格的な防塵となります。除湿効果もあり、25～45℃で温度設定が可能です。
特長
防塵機能
-

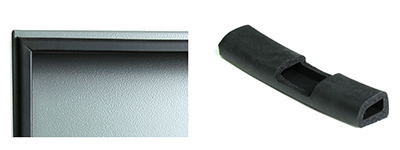

中空ゴムパッキン
ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。
-
パチン錠
防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。
-

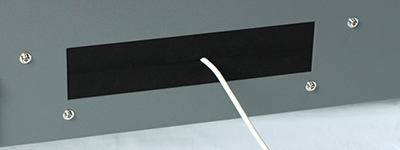

ケーブル引込み口
ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。
-

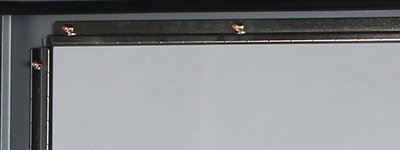

防塵窓枠
アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。
その他特長
-
移動棚
搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。周辺機器を載せるのに便利です。
-
スライド棚
搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。手前に引き出すことができるので、周辺機器を載せるのに便利です。
-
化粧底板
底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。
-
アクリル窓
映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。（※2022年11月1日生産分より透明に変更）破損時には交換も可能です。
-
カギ
前扉・背面扉とキーボード収納台にはカギが付いています。
大切な機器をいたずらや盗難から護ります。 -

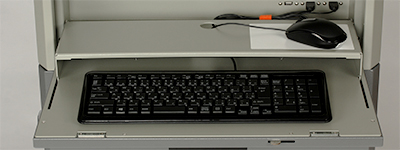

キーボード収納台
前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。
-
USBコネクター
USBコネクターをキーボード収納部に3個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。
-
キャスター
傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
・φ50mm×4輪
-
吊りボルト
Ｍ12吊りボルト
構内移設時、ホイストクレーンがご利用いただけます。
※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
機器の振動破損、落下の危険性があります。
-
転倒防止金具
2ヶ（左右一組）標準添付品。
φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
条件：ラック内に60kgのおもりを搭載しベルトで固定 -
OAタップ
マグネット付きOAタップを標準装備しています。
・3P4口
・ケーブル4m
搭載可能サイズ
収納機器の搭載可能サイズを最大寸法で表示しています。
分別可能なエコ設計
廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。
カラーリング
本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。
防塵ラック講座
「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
| 商品名 | まもる君Slim クーラー200Vタイプ |
|---|---|
| 型式 | S10C-12E |
| 寸法 | W600×H1750×D675mm |
| 質量 | 107kg |
| 材質 | スチール |
| 色 | 本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装） |
| 移動棚 | 設置スペース：W470mm × D240mm 20kgまで |
| スライド棚 | 設置スペース：W470mm × D240mm 20kgまで |
| キーボード収納部 | W449mm × H38mm × D182mm 可倒式 5kgまで マウステーブル付き（W170×D110mm） |
| 棚板高さ調整 | 上下25mmピッチ |
| 許容周辺温度 | 10℃ ～ 40℃ |
| 許容周辺湿度 | 25% ～ 80% |
| 収納機器許容発熱量 | 573W/h 2064kJ |
| クーラー基本スペック | ノンフロンノンドレンクーラー 500W |
| 定格電圧 | 単相200V（クーラーのみ） |
| 消費電流 | 2.3A |
| 消費電力 | 335W |
| コンセント | マグネット付OAタップ3P4口 |
| 主電源ケーブル | 1本（総延長4ｍ平行2極接地型プラグ） |
| 吊ボルト | M12×4コ（ボルトキャップ4コ付き） |
| アクリル窓 | W500mm × H420mm × t3mm ミスティスモーク（※2022年11月1日生産分より透明に変更） |
| パチン錠 | 前扉：4個 背面扉：4個 |
| 施錠ロック | 前扉：4個 背面扉：4個 キーボード収納部：1個 背面パネル：1個 |
| USBポート | 3口 3mPC用延長ケーブル付 |
| ケーブル引き込み口 | 2ヶ所 サイズ：W220×Ｈ50ｍｍ |
| キャスター | φ50mm 全輪ストッパー付き |
| 添付品 | 取扱説明書・鍵(2種類)・ボルトキャップ・OAタップ・キーボード用マジックテープ・転倒防止金具・冷却機器取扱説明書・備品一式 |
| RoHS対応 | RoHS対応済み |
| 荷姿 | ダンボール1コ 木製パレット付き |
| 梱包サイズ | W700×H1940×D730mm 129kg |
| JANコード | 4571319720652 |
| 価格 | 740,000円 |
注意事項
移動棚とスライド棚を各1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
