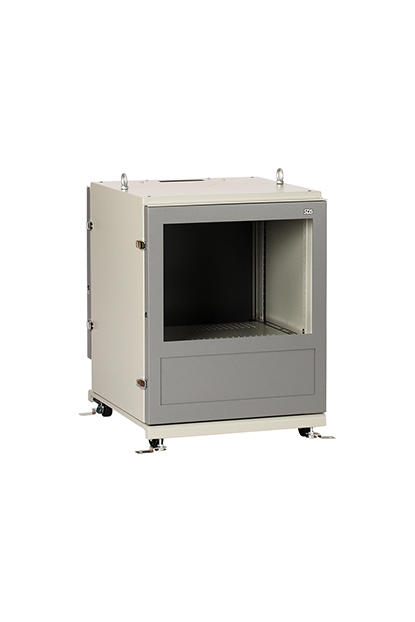

まもる君HardwareBox M ブランクタイプ

いろいろな用途で活用いただける多様性モデル

高さ800mmの防塵ラックです。

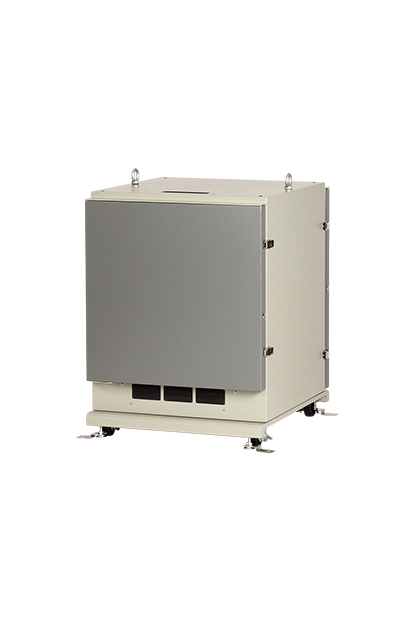

背面扉がブランク仕様なので、冷凍・冷蔵倉庫の前室などでオプションのヒーターと組み合わせるのに最適です。

熱対策機器ブランクタイプ
サイズMサイズ
価格140,000円

※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量91W
  • 現場環境温度10℃ ~ 30℃
  • 現場環境湿度25% ~ 80%

座位作業に向いたMサイズ

防塵ラックの高さ:800mm
防塵したい機器は少ないが本格的に防塵したい、周囲の机などに合わせて
低めに設置したい場合の防塵ラック。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は1点ではなく2点で押さえます。

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

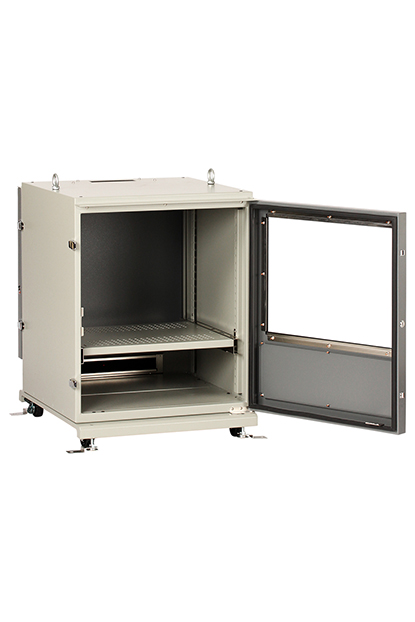

  • 固定棚

    搭載質量は50kg。取付高さは25mmピッチで調節が可能です。モニター、PC本体、制御機器等を載せるのに便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

  • アクリル窓

    厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。

  • カギ

    前扉・背面扉とキーボード収納台にはカギが付いています。
    大切な機器をいたずらや盗難から護ります。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ65mm×4輪

  • アジャスター

    M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。

  • 吊りボルト

    M12吊りボルト。
    構内移設時、ホイストクレーンがご利用いただけます。
    また、設置後は取外して、樹脂キャップに交換できます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
    機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
    ・抜け止め3P4口(内1口は熱対策機器で使用)
    ・ケーブル4m

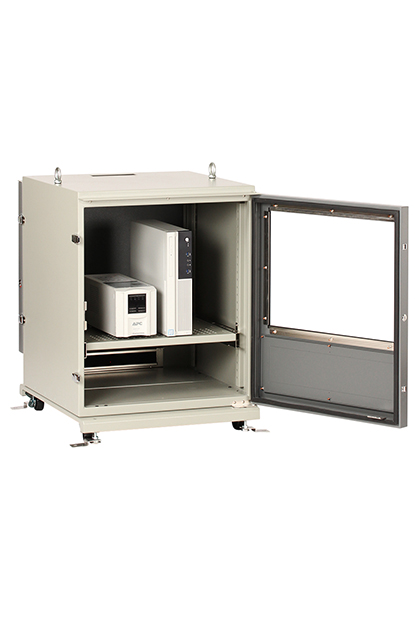

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか?」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

商品名 まもる君HardwareBox M ブランクタイプ
型式 PH-108B
寸法 W600×H800×D700mm
質量 66kg
材質 スチール
本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装)
固定棚 設置スペース:W510×D420mm 50kgまで
スライド棚 設置スペース:W510×D420mm 40kgまで ※オプション
棚板高さ調整 上下25mmピッチ
底板 W550×D556mm 80kgまで
総耐荷重 150kg
許容周辺温度 10℃ ~ 30℃
許容周辺湿度 25% ~ 80%
収納機器許容発熱量(50/60Hz) 91W
328kJ/h
コンセント マグネット付OAタップ3P4口 4m (内1口は冷却機器用で使用、平行2極接地型AC125-15A)
吊ボルト M12×2コ(ボルトキャップ2コ付き)
アクリル窓 W500×H370mm × t3 透明
パチン錠 前扉:2個 背面扉:2個
施錠ロック 前扉:1個 背面扉:1個
ケーブル引き込み口 3ヶ所 サイズ:W100×H50mm(上下入れ替え可能)
キャスター φ65mm 全輪ストッパー付き
アジャスター M10 φ37 ※キャスター接地面から-20mm~+10mmまで調整可能
添付品 取扱説明書・システムロック鍵(2種類)・ボルトキャップ・OAタップ・アンカー固定金具・備品一式
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W650×H930×D800mm 79.1kg
JANコード 4571319719489
価格 140,000円

注意事項

収納機器許容発熱量は自然放熱の机上値です。
固定棚を1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式/仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
