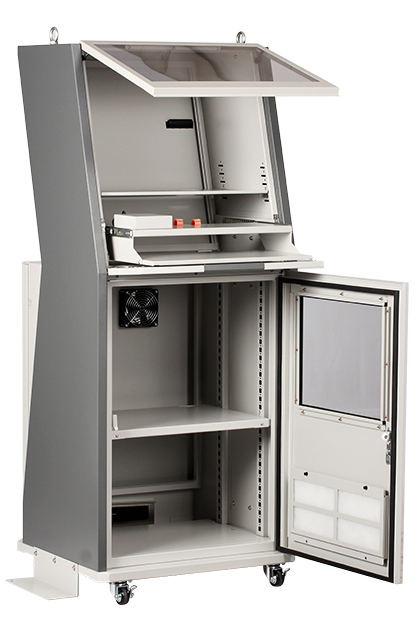

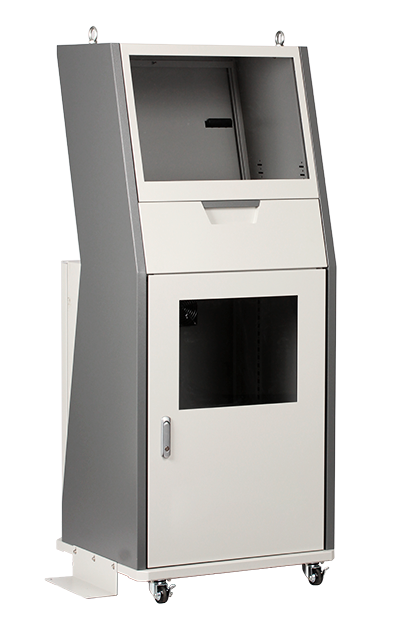

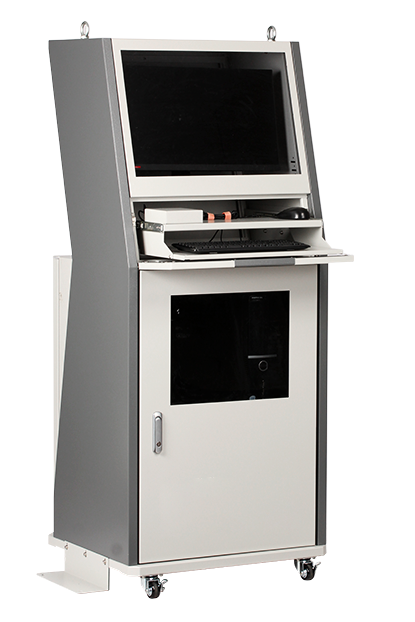

まもる君NEXTⅡ クーラータイプ販売終了品

Industry 4.0を推進する技術者の声から生まれた防塵ラック

労働人口の減少と生産性の向上は製造業の命題です。
IoTやAIを駆使した自動化・省人化に取り組む技術者のために、まもる君NEXTⅡは増え続けるセンサー、コントローラー、アンプやIT周辺機器を保護しながら効率的な作業をサポートします。

熱対策機器クーラー100V
価格470,000円

※モニター収納部は防塵性能がありません。
※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量617/759W
  • 現場環境温度10℃ ～ 40℃
  • 現場環境湿度25% ～ 80%

DINレール

機器収納スペースにはオプションでDINレールを追加できます。簡単取付なので、セットアップ時間を大幅に短縮し、効率よく機器を設置することができます。

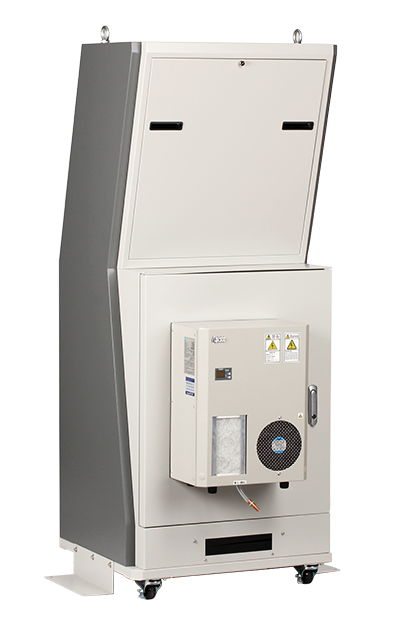

放熱について

周囲温度が35℃以上になる場合や搭載機器の発熱量が大きい場合にラック内部を強制的に冷却するタイプです。内外気を完全に遮断しているため本格的な防塵となります。また、除湿効果もあります。 25～45℃で温度設定が可能です。

特長

防塵機能

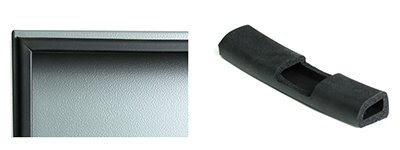

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • 加圧式ハンドル

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。ワンタッチアクションで扉を開閉できるだけではなく、密閉を可能にします。

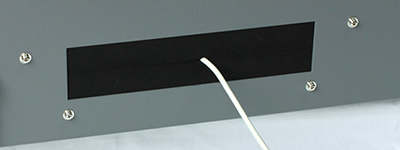

  • ケーブル引込み口

    ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

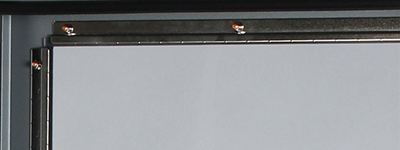

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

  • 移動棚

    搭載質量は20kg。高さは25ｍｍピッチで調節が可能です。周辺機器を載せるのに便利です。

  • 化粧底板

    底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は20kgです。UPS等の重量物の設置も可能です。

  • アクリル窓

    映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。破損時には交換も可能です。

  • カギ

    前扉・背面扉にカギ付きのハンドルが付いています。
    大切な機器をいたずらや盗難から護ります。

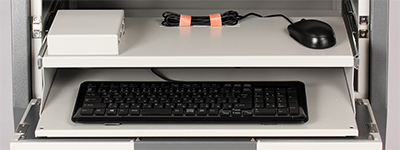

  • キーボード収納台

    PC収納部の扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バコードリーダーなどが収納できます。

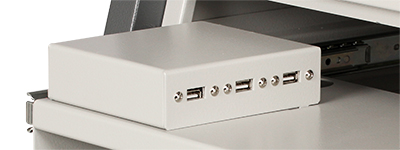

  • USBコネクター

    USBコネクターをキーボード収納部に3個標準装備しています。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。3個のうち、ひとつはデータ入出力用にUSB3.0に対応しています。ストレスなくデータ収集が可能です。

  • ケーブル結束テープ

    入力機器の余長ケーブルをまとめ、キーボード収納台の開閉時、ケーブルの挟み込みによる断線を防ぎます。

  • キャスター

    傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
    ・φ50mm×4輪

  • 吊りボルト

    Ｍ12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。機器の振動破損、落下の危険性があります。

  • 転倒防止金具

    2ヶ（左右一組）標準添付品。
    φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
    アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
    条件：ラック内に60kgのおもりを搭載しベルトで固定

  • OAタップ

    マグネット付きOAタップを標準装備しています。
    ・3P4口（内1口は熱対策機器で使用）
    ・ケーブル4m

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：N7.5 サイドパネル：N4.0の2トーンカラー。従来のまもる君より明るい本体色です。工場内で馴染む色合いでありながら、清潔感のあるカラーリングです。


防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
商品名 まもる君NEXTⅡ クーラータイプ
型式 NX20C-01
寸法 W670 × H1620 × D806mm
質量 124kg
材質 スチール
色 本体：N7.5 サイドパネル：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
移動棚 設置スペース：W540 × D400mm 20kgまで 25mmピッチ高さ調整可能
底板 設置スペース：W560 × D410mm 20kgまで
モニター収納部 W570 × H445〜325 × D320mm 10kgまで 25mmピッチ5段階調整可能
防塵性能なし
キーボード収納部 W520 × H60 × D265mm 5kgまで マウステーブル付き（W400×D200mm）
許容周辺温度 10℃ ～ 40℃
許容周辺湿度 25% ～ 80%
収納機器許容発熱量 617/759W 2,224/2,737kJ/h
クーラー基本スペック 500/600W
定格電圧 単相100V
消費電流 3.9/4.1A
消費電力 340/370W
コンセント マグネット付OAタップ3P4口
主電源ケーブル 1本（総延長4ｍ平行2極接地型プラグ）
吊ボルト M12×2コ（ボルトキャップ2コ付き）
アクリル窓 W560 × H380 × t3mm ミスティスモーク
施錠ロック 前扉：1個 背面扉：1個 （ハンドル鍵）
USBポート 3口（USB3.0：1口、USB2.0：2口） 2mPC用延長ケーブル付
ケーブル引き込み口 背面側1ヶ所、内部1ヶ所 サイズ：W220 × Ｈ50ｍｍ
キャスター φ50mm 全輪ストッパー付き
添付品 取扱説明書・鍵・ボルトキャップ・OAタップ・転倒防止金具
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W700×H1860×D815mm 144kg
JANコード 4571319718383
価格 470,000円

注意事項

収納機器許容発熱量は周辺温度40℃の机上計算値です。
モニター収納部は防塵性能がありません。
移動棚を1枚標準装備しています。
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
