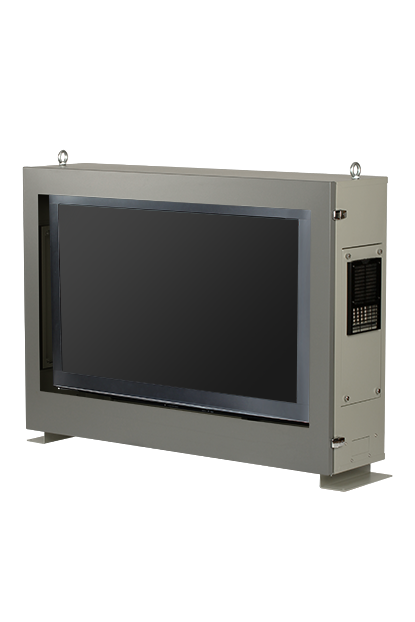

まもる君Lookup+ 熱交換器タイプ 39インチタイプ

大型ディスプレイ用防塵ラック

製造現場への設置が不向きとされてきた、大型液晶ディスプレイを専用防塵ラックに収納することで、粉塵の多い環境でも安定した運用が可能になります。
工程の進捗状況や作業手順書などを表示できるようになり、現場での指示の徹底や、「見える化」「ペーパーレス化」に役立ちます。
粒径5μm以下の塵埃もシャットアウトでき、より過酷な現場環境にも対応できます。

熱対策機器熱交換器タイプ
サイズ〜39インチ
価格210,000円

※画像は全てイメージです。

  • 粉塵の量多い
  • 許容発熱量291/321W
  • 現場環境温度10℃ ~ 30℃
  • 現場環境湿度25% ~ 80%

放熱について

ラック内部と外部の空気を入れ替えることなく、内部の熱だけを外へ排熱します。本格的な防塵を必要とされる粉塵が多い現場向きです。

特長

防塵機能

  • 中空ゴムパッキン

    ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

  • パチン錠

    防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は1点ではなく4点で押さえます。

  • ケーブル引込み口

    ケーブルを挟みこむことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。ネジを緩めることでゴムスポンジを開閉できます。

  • 防塵窓枠

    アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。

その他特長

  • VESA準拠取付パネル

    ディスプレイは、VESA準拠の取付けパネルへ完全固定します。ディスプレイ背面の壁掛固定用のネジ穴を利用します。
    ほぼ全てのディスプレイに対応しています。
    ・50mmピッチ4段階の高さ調整
    ・40mmピッチ3段階の前後調整

  • アクリル窓

    厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。

  • カギ

    パチン錠にカギが付いてます。大切な機器をいたずらや盗難から護ります。

  • 吊りボルト

    M12吊りボルト
    構内移設時、ホイストクレーンがご利用いただけます。
    ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
     機器の振動破損、落下の危険性があります。

  • OAタップ

    マグネット付きOAタップを標準装備しています。
    ・3P4口(内1口は熱対策機器で使用)
    ・ケーブル4m

  • 背面パネル

    背面にナイラッチで固定したアクセスパネルを装備しています。メンテンナンス時にディスプレイ背面に容易にアクセスできます。

  • マウントプレート

    ラックとディスプレイの固定はディスプレイ背面の壁掛け固定用のネジ穴を利用し、上下方向と前後方向の調整も可能です。ほぼ全ての機種のディスプレイに対応しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体:7.5Y6/0.5 扉部:N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。


防塵ラック講座

「防塵ラックって何ですか?」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

商品名 まもる君Lookup+ 熱交換器タイプ 39インチタイプ
型式 LU39H
寸法 W1050×H800×D320mm
質量 48kg
材質 スチール
本体:7.5Y6/0.5 扉:N4.0 粉体静電塗装(溶剤を使用しない環境にやさしい塗装)
ディスプレイサイズ目安 〜39
ディスプレイ耐荷重 20kg
ディスプレイ取付ピッチ VESA W100〜600×H100〜400mm
ディスプレイ高さ調整 50mmピッチ 4段階調整(アクリルセンター中心から上1段階、下2段階)
ディスプレイ前後調整 40mmピッチ 3段階調整(ディスプレイ取付金具から前面まで最大150mm)
許容周辺温度 10℃〜30℃
許容周辺湿度 25%〜80%
収納機器許容発熱量(50/60Hz) 291/321W 1049/1157kJ/h
熱交換器基本スペック(50/60Hz) 15/18W/K
定格電圧 単相100V
消費電流(50/60Hz) 0.36/0.30A
消費電力(50/60Hz) 28/24W
コンセント マグネット付OAタップ3P4口(内1口は冷却機器用で使用、平行2極接地型AC125-15A)
主電源ケーブル 1本(総延長4m平行2極接地型プラグ)
吊ボルト M12×2コ(ボルトキャップ2コ付き)
アクリル窓 W910×H570×t3mm 透明
パチン錠 前扉:4個
施錠ロック 前扉:4個
USBポート 無し
ケーブル引込口 2ヶ所(サイズ:W100×H50mm)※本体側面と底面で付け替え可能
その他機能 背面アクセスパネル(サイズ:W508×H322mm)
添付品 取扱説明書、パチン鍵用鍵、マグネット付OAタップ4ヶ口(ケーブル4m)、ディスプレイ取付ネジ一式、冷却機器取扱説明書
RoHS対応 RoHS対応済み
荷姿 ダンボール1コ 木製パレット付き
梱包サイズ W1245×H1005×D450mm 62kg
JANコード 4571319717652
価格 210,000円

注意事項

収納機器許容発熱量は、周囲温度28℃、動作温度35℃、搭載機器稼働率70%とした際の机上計算値です。
許容周辺温度・湿度は一般的なテレビの値です。テレビによっては適合しない場合もありますので、各テレビの仕様書をご確認ください。
製品は組立完成品でお届けいたします。
型式/仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
テレビは付属しておりません。
価格は全て税別です。
