ケーシングスタンド
| 熱対策機器 | ファンタイプ |
|---|---|
| サイズ | 24インチ専用 |
| 価格 | 150,000円 |
※画像は全てイメージです。
画像リスト

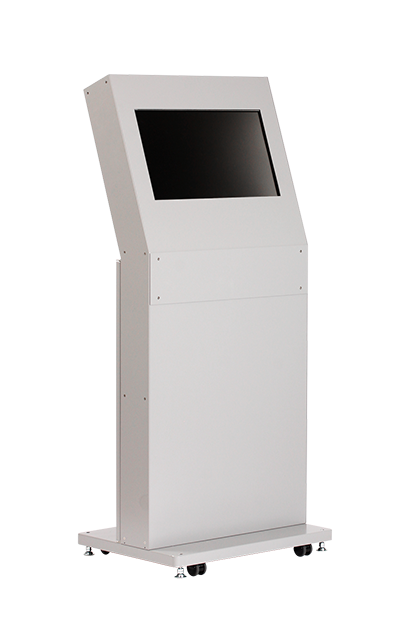

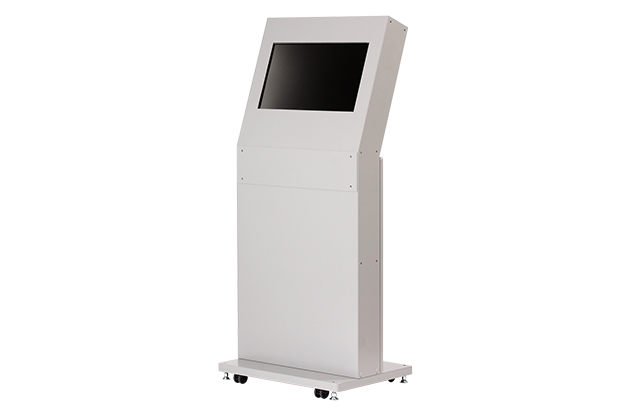

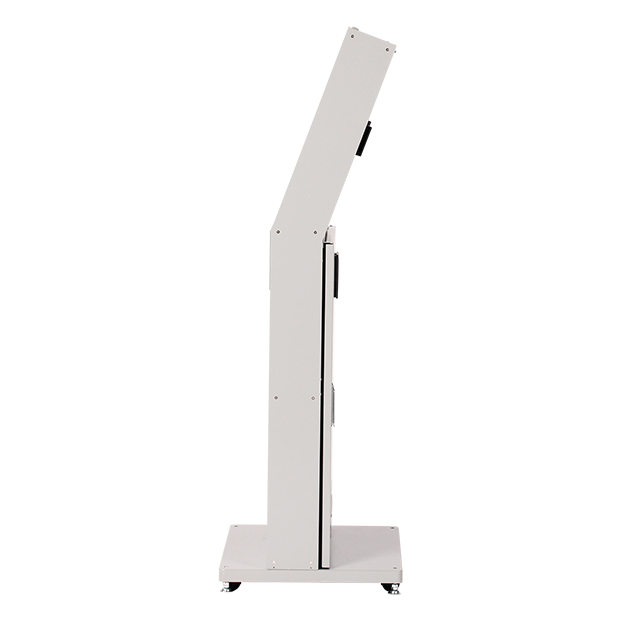

24インチ専用のケーシングスタンド 横設置タイプ

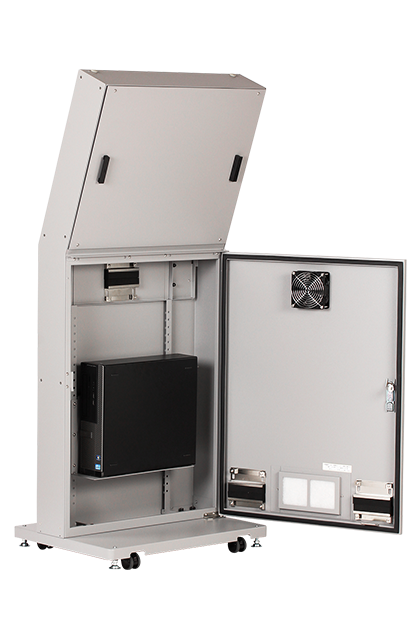

工場内ウェルカムボードとしてスマートな見た目のケーシングスタンド。背面に防塵機能付き収納BOXを備えることで、埃や塵が多い場所でも機器を保護するためサイネージの運用が可能になります。
| 熱対策機器 | ファンタイプ |
|---|---|
| サイズ | 24インチ専用 |
| 価格 | 150,000円 |
※画像は全てイメージです。
- 粉塵の量少ない
- 現場環境温度10℃ ～ 35℃
- 現場環境湿度25% ～ 80%
放熱について
換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。
特長

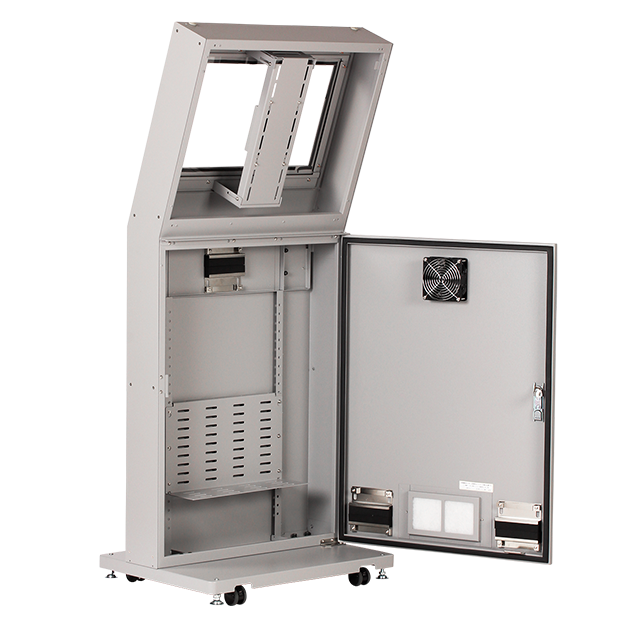

防塵機能
-
中空ゴムパッキン
ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。
-
加圧式ハンドル
防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。ワンタッチアクションで扉を開閉できるだけではなく、密閉を可能にします。
-
ケーブル引込み口
ケーブルを挟みこむことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。ネジを緩めることでゴムスポンジを開閉できます。
-
防塵窓枠
アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。
その他特長
-

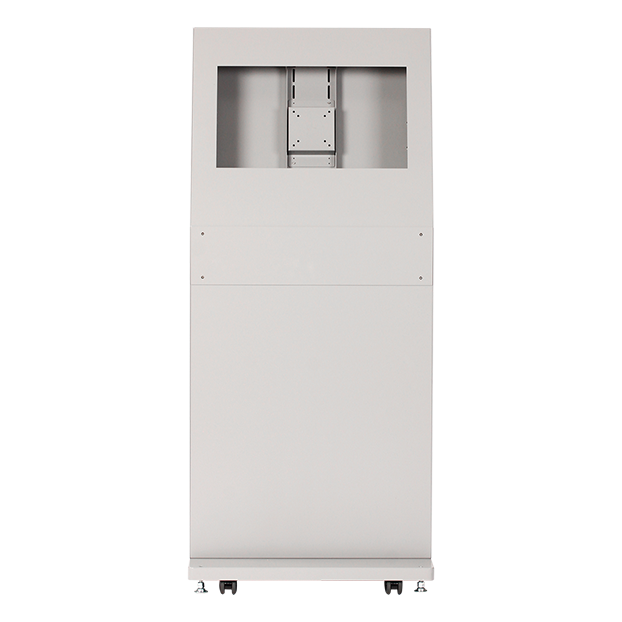

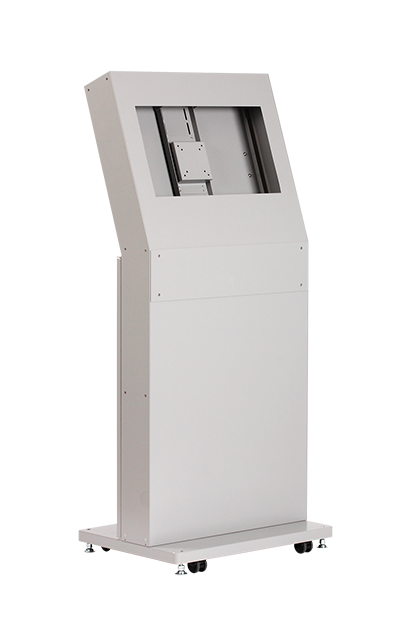

VESA準拠取付パネル
ディスプレイは、VESA準拠の取付けパネルへ完全固定します。ディスプレイ背面の壁掛固定用のネジ穴を利用します。
ほぼ全てのディスプレイに対応しています。 -
アクリル窓
厚さ3mmの透明のアクリルを採用しています。破損時には交換も可能です。
-
カギ
背面扉にカギ付きのハンドルが付いています。大切な機器をいたずらや盗難から護ります。
-
キャスター
移動に便利なキャスターを4輪装備しています。
・Φ50mm
・後輪ストッパー付きで自走を防止 -
アジャスター
M10 φ37 ※キャスター接地面から-20mm～+10mmまで調整可能。平滑でない場所への設置、転倒防止対策にご利用ください。アジャスター固定用金具が添付されています。
-
吊りボルト
Ｍ12吊りボルト
構内移設時、ホイストクレーンがご利用いただけます。
※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。機器の振動破損、落下の危険性があります。 -
OAタップ
マグネット付きOAタップを標準装備しています。
・3P4口（内1口は熱対策機器で使用）
・ケーブル4m
分別可能なエコ設計
廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。
カラーリング
N6.0リップル
防塵ラック講座
「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。
| 商品名 | FactoryFurniture ケーシングスタンド |
|---|---|
| 型式 | FF-CS10F |
| 寸法 | W670×H1550×D500m |
| 質量 | 59kg |
| 材質 | スチール |
| 色 | N6.0リップル |
| ディスプレイサイズ目安 | 24インチ専用 ※23.8インチ アスペクト比16：9 |
| ディスプレイ最大搭載サイズ | W580×H350×D70mm |
| ディスプレイ耐荷重 | 5kg |
| ディスプレイ取付ピッチ | VESA W75〜100×H75〜100mm |
| 機器収納部有効寸法 | W370(610)×H650×D120mm |
| 機器収納部耐荷重 | 10kg |
| 許容周辺温度 | 10～35℃ |
| 許容周辺湿度 | 25%～80% |
| 収納機器許容発熱量 | 278/306 W |
| 1001/1102 kJ/h | |
| ファン基本スペック | 最大風量：2.5/2.9㎥/min |
| 定格電圧 | 単相AC100V |
| 消費電流(50/60Hz) | 0.27/0.23A |
| 消費電力(50/60Hz) | 15/14W |
| アクリル窓 | W530×H300×t3mm 透明 |
| 扉固定方法 | ハンドル×1 |
| ケーブル引込口 | 3ヶ所 (W100×H50mm) |
| 添付品 | 取扱説明書、鍵、ボルトキャップ、アジャスター固定金具、ディスプレイ取付ネジ一式、穴埋め用ネジ、マグネット付OAタップ4ヶ口 (ケーブル4m) |
| RoHS対応 | 10物質対応 |
| 荷姿 | ダンボール1コ |
| 梱包サイズ | W730×H1720×D560mm |
| 梱包重量 | 72kg |
| JANコード | 4571319720577 |
| 価格 | 150,000円 |
注意事項
製品は組立完成品でお届けいたします。
型式／仕様その他の記載内容は、予告なく変更する場合があります。
保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
パソコン、その他機器は付属しておりません。
価格は全て税別です。
