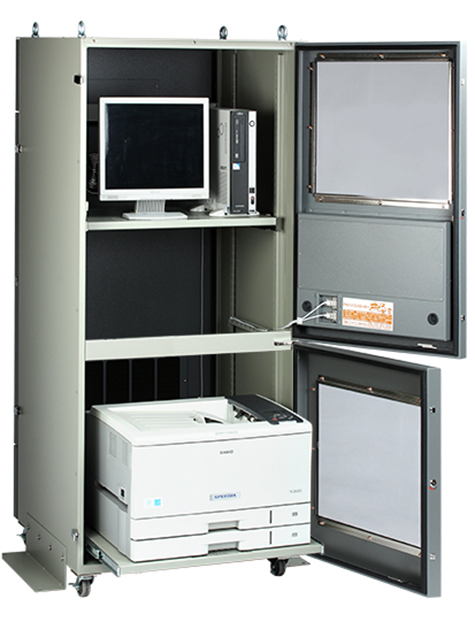

大きな機器も入る余裕の収納力、ゆとりモデル

間口横幅710mmの大型防塵ラックです。連続帳票用紙を使用するドット・インパクト・プリンターや液晶ワイドモニターなど、EconomyⅤs+（横幅560mmの開口寸法）シリーズでは収納できない機器も入ります。
5μ以上の粉塵を補足する除塵フィルターを介し、排気ファンによって強制的にラック内の熱を排熱します。比較的粉塵の少ない現場に適しています。

熱対策機器	ファンタイプ
サイズ	Lタイプ
価格	269,000円

※画像は全てイメージです。

• 粉塵の量少ない
• 許容発熱量593/650W/H
• 現場環境温度10℃ ～ 35℃
• 現場環境湿度25% ～ 80%

放熱について

換気扇と同じ仕組みで、ファンがラック内部の熱い空気を強制的に排出します。常温の外気を除塵フィルターを通して吸気することでラック内の温度を外気の温度に近づけます。除塵フィルターは難燃性のフィルターを採用しています。

特長

防塵機能

• 中空ゴムパッキン

  ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。



• パチン錠

  防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。



• ケーブル引込み口

  ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。



• 防塵窓枠

  アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。



• アクセスウィンドウ／パネル

  キーボード扉奥のパネルを外し、オプションの「SLA-AW10」を取り付けることにより、内部機器を操作することが可能となります。

• 防塵ゴムキャップ

  切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役割も果たします。



その他特長

• 移動棚

  搭載質量は50kgまでで、高さは25ｍｍピッチで調節が可能です。モニター、PC本体、制御機器等を載せるのに便利です。

• スライド棚

  搭載質量は40kgまでで、高さは25ｍｍピッチで調節が可能です。手前に引き出すことができるので、ノートPC、プリンターや定期的にメンテナンスが必要な機器搭載に便利です。

• 化粧底板

  底面をフラットにする化粧底板は、機器を搭載するのに最適です。搭載質量は80kgです。UPS等の重量物の設置も可能です。

• アクリル窓

  映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。破損時には交換も可能です。

• カギ

  前扉・背面扉とキーボード収納台にはカギが付いています。
  大切な機器をいたずらや盗難から護ります。



• キーボード収納台

  前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。カギ開け時、急に扉が開かないよう扉部にはマグネットを装着。ケガを予防します。

• マウステーブル

  キーボード収納台の右側面よりワンプッシュで飛び出てきます。
  光学マウスにも対応しています。



• USBコネクター

  USBコネクターをキーボード収納部に2個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。



• ケーブル結束テープ

  入力機器の余長ケーブルをまとめ、キーボード収納台の開閉時、ケーブルの挟み込みによる断線を防ぎます。



• キャスター

  傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
  ・φ65mm×4輪

• 電源用コネクター

  メタルコネクターを使用。コネクター部から電源ケーブルを外せる為、移動時にケーブルが邪魔になりません。ラック内電源ケーブルと外部ケーブルを分離することにより断線時など交換が簡単に行えます。



• ノイズフィルター

  ノイズフィルター標準装備のためノイズによる電子機器への誤作動を防止します。



• 吊りボルト

  Ｍ12吊りボルト
  構内移設時、ホイストクレーンがご利用いただけます。
  ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
  　機器の振動破損、落下の危険性があります。

• 転倒防止金具

  2ヶ（左右一組）標準添付品。
  φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
  アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
  条件：ラック内に60kgのおもりを搭載しベルトで固定

• OAタップ

  マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
  ・3P6口（内1口は熱対策機器で使用）
  ・ケーブル5m

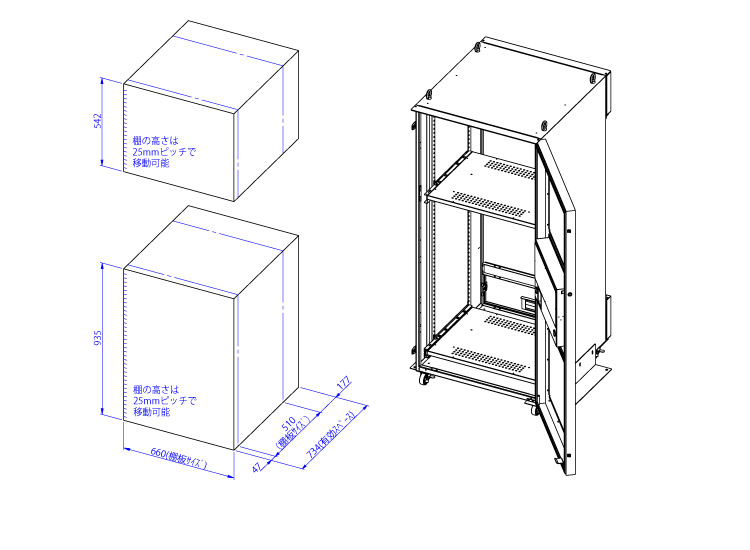

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

廃棄時には分解が可能で、鉄とそれ以外の部品に分別できます。

カラーリング

本体：7.5Y6/0.5 扉部：N4.0の2トーンカラー。工場内では目立たず且つ落ち着いた色合いです。

注意事項

オプション品は別送扱いとなります。指定位置への取付けをご希望される場合は、カスタマイズ品を選択してください。

※画像は全てイメージです。

オプション

• アクセスウィンドウ

  型式：SLA-AW10
  価格：20,000円

• まもる君SUSバージョン

  型式：SLA-SUS20
  価格：

保守部品

• ファン用フィルター

  型式：SLA-FL10
  価格：10,000円


• アクリル板

  型式：アクリル板
  価格：お問い合わせ
