放熱について

特長

防塵機能

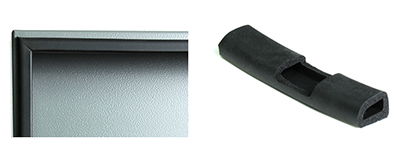

• 中空ゴムパッキン

  ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。

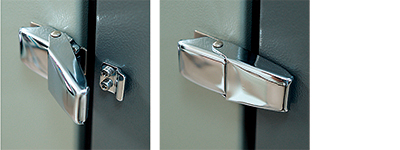

• パチン錠

  防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。

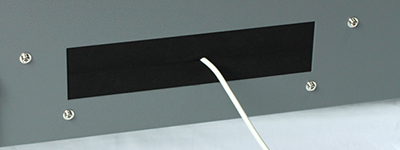

• ケーブル引込み口

  ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。

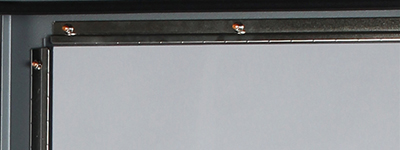

• 防塵窓枠

  アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。



• 防塵ゴムキャップ

  切り込みを入れ、キーボードやマウスのケーブルを通します。また、ケーブル保護の役割も果たします。



その他特長

• アクリル窓

  映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。破損時には交換も可能です。

• カギ

  前扉・背面扉とキーボード収納台にはカギが付いています。
  大切な機器をいたずらや盗難から護ります。



• キーボード収納台

  前扉を開けることなく、パソコンへの入力作業ができる、キーボード、マウス、バーコードリーダーなどが収納できます。

• マウステーブル

  キーボード収納台の右側面よりワンプッシュで飛び出てきます。
  光学マウスにも対応しています。



• USBコネクター

  USBコネクターをキーボード収納部に2個標準装備。キーボードとマウスをUSB接続することで、防塵機能を損なうことなくパソコンにアクセスできます。



• ケーブル結束テープ

  入力機器の余長ケーブルをまとめ、キーボード収納台の開閉時、ケーブルの挟み込みによる断線を防ぎます。

• 電源用コネクター

  メタルコネクターを使用。コネクター部から電源ケーブルを外せる為、移動時にケーブルが邪魔になりません。ラック内電源ケーブルと外部ケーブルを分離することにより断線時など交換が簡単に行えます。

• ノイズフィルター

  ノイズフィルター標準装備のためノイズによる電子機器への誤作動を防止します。

• 吊りボルト

  Ｍ12吊りボルト
  構内移設時、ホイストクレーンがご利用いただけます。
  ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
  　機器の振動破損、落下の危険性があります。

• 転倒防止金具

  2ヶ（左右一組）標準添付品。
  φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
  アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
  条件：ラック内に60kgのおもりを搭載しベルトで固定

• OAタップ

  マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
  ・3P4口（内1口は熱対策機器で使用）
  ・ケーブル5m

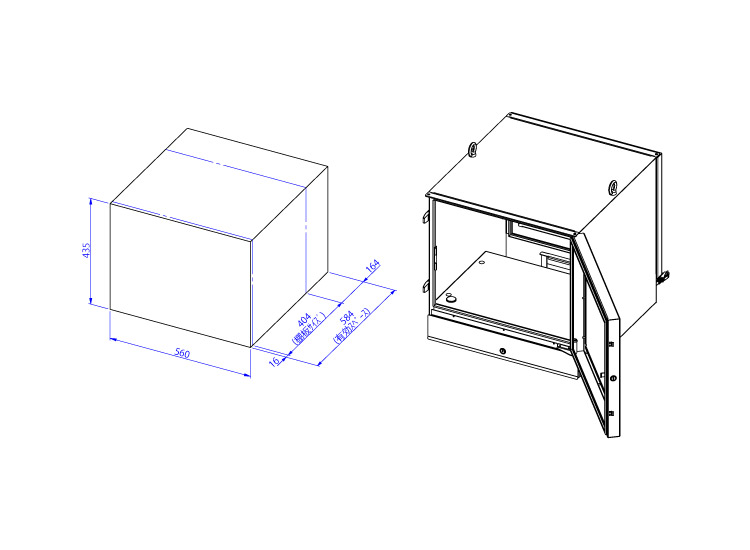

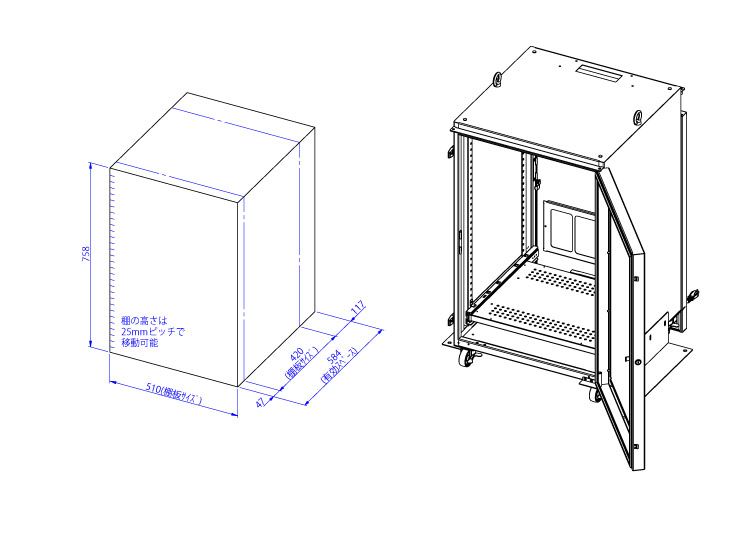

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

---

放熱について

特長

防塵機能

• 中空ゴムパッキン

  ラック本体と扉の間を密着させるためのゴムパッキン。内部が空洞なので、扉を閉めた際に適度に潰れることで密着性を高めています。



• パチン錠

  防塵機能を高めるため中空パッキンを適度に押しつぶす役割を果たしています。さらに扉と本体との密着度を上げるためパッチン錠は１点ではなく２点で押さえます。



• ケーブル引込み口

  ケーブルを上下から挟み込むことで、埃の侵入を防ぎ、尚且つケーブルが傷つかないように保護をしています。上段の左右のネジを緩めることでゴムスポンジを上下に開閉できます。



• 防塵窓枠

  アクリル板を「点」ではなく「線」で押さえることで、窓からの埃の侵入を完全に防ぎます。また、アクリル板が交換できるように取り外しが可能です。



その他特長

• アクリル窓

  映り込みが少なく透過性の高い、厚さ3mmのミスティスモークカラーのアクリルを採用しています。破損時には交換も可能です。

• カギ

  前扉・背面扉とキーボード収納台にはカギが付いています。
  大切な機器をいたずらや盗難から護ります。



• キャスター

  傾斜や衝撃による自走防止を考慮したストッパー付キャスターです。
  ・φ65mm×4輪

• 電源用コネクター

  メタルコネクターを使用。コネクター部から電源ケーブルを外せる為、移動時にケーブルが邪魔になりません。ラック内電源ケーブルと外部ケーブルを分離することにより断線時など交換が簡単に行えます。

• ノイズフィルター

  ノイズフィルター標準装備のためノイズによる電子機器への誤作動を防止します。

• 吊りボルト

  Ｍ12吊りボルト
  構内移設時、ホイストクレーンがご利用いただけます。
  ※設置場所を変更したり、吊りボルトで吊り上げる際は、本機へ搭載した機器を必ず降ろしてください。
  　機器の振動破損、落下の危険性があります。

• 転倒防止金具

  2ヶ（左右一組）標準添付品。
  φ12.5のアンカー固定穴付。地震や衝撃による横倒れを予防します。
  アンカーボルトでの床固定した状態で、振動周波数5Hz、1000galの加速度での加振・耐震試験をクリアしております。
  条件：ラック内に60kgのおもりを搭載しベルトで固定

• OAタップ

  マグネット付きOAタップを標準装備しています。本体側面にも貼り付け可能で取り付け場所を選びません。
  ・3P4口
  ・ケーブル5m

搭載可能サイズ

収納機器の搭載可能サイズを最大寸法で表示しています。

分別可能なエコ設計

カラーリング

防塵ラック講座

「防塵ラックって何ですか？」から、収納機器許容発熱量の計算方法まで、初級、中級、上級のレベル別に防塵ラックについて詳しく解説します。

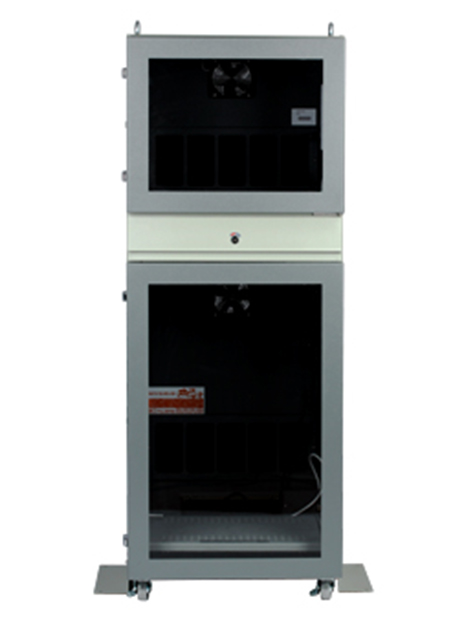

商品名	まもる君CombiV+ ファンタイプ & クーラータイプ100V
型式	C68F&C-01
寸法	W600×H1,600×D890mm
質量	145kg
材質	スチール
色	本体：7.5Y6/0.5 扉：N4.0 粉体静電塗装（溶剤を使用しない環境にやさしい塗装）
移動棚（オプション）	設置スペース：W510mm × D420mm 50kgまで
スライド棚	設置スペース：W510mm × D420mm 40kgまで
キーボード収納部	W516mm × H98mm × D230mm 引出式 マウステーブル付き（W250×D186mm）
棚板高さ調整	上下25mmピッチ
許容周辺温度	10℃ ～ 35℃
許容周辺湿度	25% ～ 80%
収納機器許容発熱量	256/285W/H 220/245kcal/H 921/1,025KJ
吊ボルト	M12×2コ（ボルトキャップ2コ付き）
USBポート	2口 3mPC用延長ケーブル付
ケーブル引き込み口	2ヶ所(サイズ：W220×Ｈ50ｍｍ) 連結内部に１ヵ所(サイズ：W160×H50)
キャスター	φ65mm 全輪ストッパー付き
その他機能	転倒防止金具標準装備 耐震強度：ｘ軸：1.000gal ｙ軸：1.000gal（振動周波数5Hz）
添付品	取扱説明書・システムロック鍵(2種類)・ボルトキャップ・電源ケーブル・転倒防止金具・冷却機器取扱説明書・備品一式
RoHS対応	RoHS対応済み
荷姿	ダンボール1コ 木製パレット付き
梱包サイズ	W650×H1,780×D980mm 158kg
JANコード	4571319717423
価格	494,000円

注意事項

該当する型式のオプションをご参照ください。

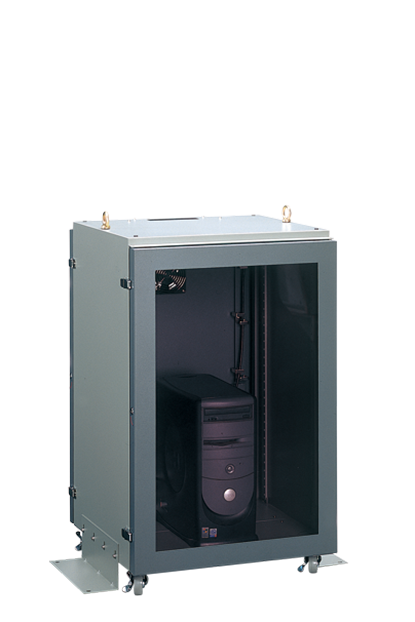

上部：CompactV+

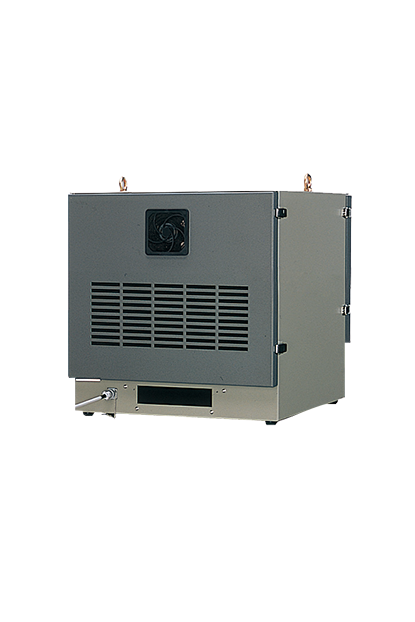

下部：CompoV+
