ターミナルボックス

端子台などを収納するのに適したターミナルボックスです。

防水を要求されない簡易環境向けで弁当箱構造の蓋をビス止めする使い勝手のよいタイプです。
(※設置時の固定用背面ブラケット等のご要望についても、製作承ります)

サービス

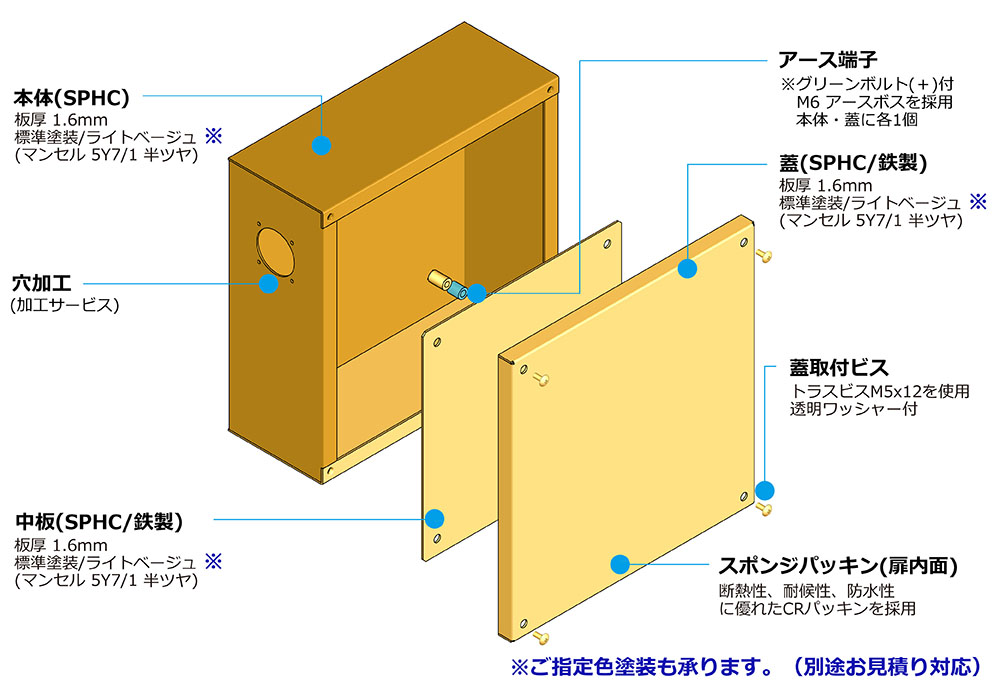

設置環境にあわせてスチール鋼板・電気めっき鋼板・高耐食めっき鋼板の３タイプより材質をご指定頂けます。

  • ※電気めっき鋼板は一般的なボンデ鋼板、高耐食めっき鋼板はＺＡＭⓇ鋼板になります。
  • ※その他の素材での加工についてもご要望ありましたら、別途ご相談下さい。

穴加工付きの標準価格です。

  • ※ＢＯＸ外面（６面）の機器取付穴加工を加工範囲内で施工致します。
  • ※穴加工をご依頼の際は、ご発注時に穴加工位置を指定したデータ・図面等をご提示願います。
  • （ＤＸＦ・３Ｄ（ＳＴＥＰ、ＩＧＥＳ形式）等）
  • ※加工難易度の高い穴加工は有償となります。（別途お見積り）

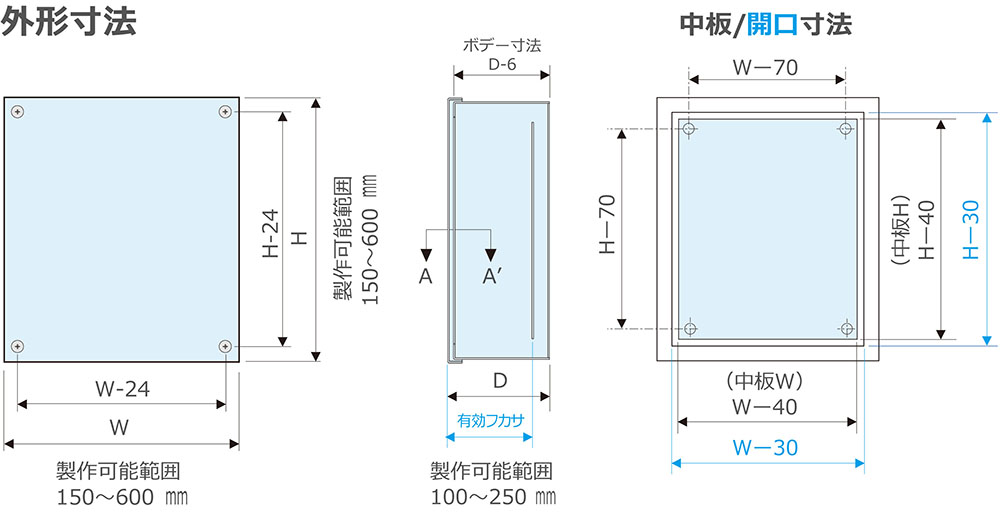

ＢＯＸ外形サイズ（幅・高さ・深さ）を変更できます。（上限・下限設定より１ｍｍ単位から指定可能）

  • ※基本スペック（水切り寸法（間口）、扉厚み、外形サイズに対する中板サイズ）はＳＤＳ標準仕様となります。
  • ※価格は指定サイズに一番近い大きめのＢＯＸと同価格となります。
  • ※上限サイズについては、別途お問合せ下さい。

工場色・機械色などのご指定色塗装も対応致します。（別途有償対応）

  • ※ご指定色の場合は別途色見本（鉄製素材に塗装したもの）をご提示ください。
  • ※日本塗料工業番号、マンセル番号、ＲＡＬ番号での塗装も承ります。（塗料ツヤについてはご指示願います。）

端子台などを収納するのに適したターミナルボックスです。

防水を要求されない簡易環境向けで弁当箱構造の蓋をビス止めする使い勝手のよいタイプです。
(※設置時の固定用背面ブラケット等のご要望についても、製作承ります)

※型式や仕様その他記載内容は、予告なく変更する場合があります。
フカサ　100mm フカサ　150mm フカサ　200mm フカサ　250mm

フカサ　100mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FT10-1515 蓋 150 150 100 90 90 80.2 1.7 5,000 5,000 7,000 PDFDXF
FT10-2020 蓋 200 200 100 140 140 80.2 2.5 6,000 6,000 9,000 PDFDXF

フカサ　150mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FT15-2020 蓋 200 200 150 140 140 130.2 3 7,000 7,000 10,000 PDFDXF
FT15-2520 蓋 250 200 150 190 140 130.2 3.6 7,000 8,000 12,000 PDFDXF
FT15-2525 蓋 250 250 150 190 190 130.2 4.2 8,000 9,000 13,000 PDFDXF
FT15-2530 蓋 250 300 150 190 240 130.2 4.9 9,000 10,000 15,000 PDFDXF
FT15-2540 蓋 250 400 150 190 340 130.2 6.1 11,000 12,000 18,000 PDFDXF
FT15-2550 蓋 250 500 150 190 440 130.2 7.4 13,000 14,000 21,000 PDFDXF
FT15-2560 蓋 250 600 150 190 540 130.2 8.7 15,000 17,000 25,000 PDFDXF
FT15-3030 蓋 300 300 150 240 240 130.2 5.6 10,000 11,000 17,000 PDFDXF
FT15-3040 蓋 300 400 150 240 340 130.2 7.1 13,000 14,000 20,000 PDFDXF
FT15-3050 蓋 300 500 150 240 440 130.2 8.6 15,000 16,000 24,000 PDFDXF
FT15-3060 蓋 300 600 150 240 540 130.2 10 17,000 19,000 28,000 PDFDXF
FT15-4040 蓋 400 400 150 340 340 130.2 8.9 15,000 17,000 25,000 PDFDXF
FT15-4050 蓋 400 500 150 340 440 130.2 10.8 18,000 20,000 30,000 PDFDXF
FT15-4060 蓋 400 600 150 340 540 130.2 12.6 21,000 23,000 35,000 PDFDXF
FT15-5050 蓋 500 500 150 440 440 130.2 13 22,000 24,000 36,000 PDFDXF
FT15-5060 蓋 500 600 150 440 540 130.2 15.2 25,000 28,000 42,000 PDFDXF
FT15-6060 蓋 600 600 150 540 540 130.2 17.8 29,000 32,000 48,000 PDFDXF

フカサ　200mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FT20-2020 蓋 200 200 200 140 140 180.2 3.5 7,000 8,000 12,000 PDFDXF
FT20-2520 蓋 250 200 200 190 140 180.2 4.1 8,000 9,000 13,000 PDFDXF
FT20-2525 蓋 250 250 200 190 190 180.2 4.8 9,000 10,000 15,000 PDFDXF
FT20-2530 蓋 250 300 200 190 240 180.2 5.6 10,000 11,000 17,000 PDFDXF
FT20-2540 蓋 250 400 200 190 340 180.2 7 12,000 14,000 20,000 PDFDXF
FT20-2550 蓋 250 500 200 190 440 180.2 8.4 15,000 16,000 24,000 PDFDXF
FT20-2560 蓋 250 600 200 190 540 180.2 9.8 17,000 18,000 27,000 PDFDXF
FT20-3030 蓋 300 300 200 240 240 180.2 6.3 12,000 13,000 19,000 PDFDXF
FT20-3040 蓋 300 400 200 240 340 180.2 7.9 14,000 15,000 23,000 PDFDXF
FT20-3050 蓋 300 500 200 240 440 180.2 9.6 16,000 18,000 27,000 PDFDXF
FT20-3060 蓋 300 600 200 240 540 180.2 11.2 19,000 21,000 31,000 PDFDXF
FT20-4040 蓋 400 400 200 340 340 180.2 9.9 17,000 19,000 28,000 PDFDXF
FT20-4050 蓋 400 500 200 340 440 180.2 11.9 20,000 22,000 33,000 PDFDXF
FT20-4060 蓋 400 600 200 340 540 180.2 13.9 23,000 26,000 38,000 PDFDXF
FT20-5050 蓋 500 500 200 440 440 180.2 14.3 24,000 26,000 39,000 PDFDXF
FT20-5060 蓋 500 600 200 440 540 180.2 16.6 27,000 30,000 45,000 PDFDXF
FT20-6060 蓋 600 600 200 540 540 180.2 19.3 32,000 35,000 53,000 PDFDXF

フカサ　250mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。

型式 扉 外形寸法 中板サイズ 有効フカサ
（mm）		 製品重量
（kg）		 標準価格（円）※ 図面
W:ヨコ
（mm）		 H:タテ
（mm）		 D:フカサ
（mm）		 W:ヨコ
（mm）		 H:タテ
（mm）		 スチール製 電気亜鉛
メッキ鋼板製		 高耐食
メッキ鋼板製
FT25-2525 蓋 200 200 250 140 140 230.2 4 8,000 9,000 13,000 PDFDXF
FT25-2530 蓋 250 300 250 190 240 230.2 6.2 11,000 12,000 18,000 PDFDXF
FT25-2540 蓋 250 400 250 190 340 230.2 7.8 14,000 15,000 22,000 PDFDXF
FT25-2550 蓋 250 500 250 190 440 230.2 9.3 16,000 18,000 26,000 PDFDXF
FT25-2560 蓋 250 600 250 190 540 230.2 10.9 18,000 20,000 30,000 PDFDXF
FT25-3030 蓋 300 300 250 240 240 230.2 7.1 13,000 14,000 21,000 PDFDXF
FT25-3040 蓋 300 400 250 240 340 230.2 8.8 15,000 17,000 25,000 PDFDXF
FT25-3050 蓋 300 500 250 240 440 230.2 10.6 18,000 20,000 29,000 PDFDXF
FT25-3060 蓋 300 600 250 240 540 230.2 12.3 21,000 23,000 34,000 PDFDXF
FT25-4040 蓋 400 400 250 340 340 230.2 10.9 19,000 20,000 30,000 PDFDXF
FT25-4050 蓋 400 500 250 340 440 230.2 13 22,000 24,000 36,000 PDFDXF
FT25-4060 蓋 400 600 250 340 540 230.2 15.1 25,000 28,000 41,000 PDFDXF
FT25-5050 蓋 500 500 250 440 440 230.2 15.5 26,000 28,000 42,000 PDFDXF
FT25-5060 蓋 500 600 250 440 540 230.2 18 30,000 32,000 49,000 PDFDXF
FT25-6060 蓋 600 600 250 540 540 230.2 20.8 34,000 38,000 56,000 PDFDXF
※型式や仕様その他記載内容は、予告なく変更する場合があります。
