電源やネットワークの中継に適したボックスです。
扉形状の蓋をビスで押えこむ事で防水要求を高めたタイプです。
(※設置時の固定用背面ブラケットのご要望についても、製作承ります)
サービス

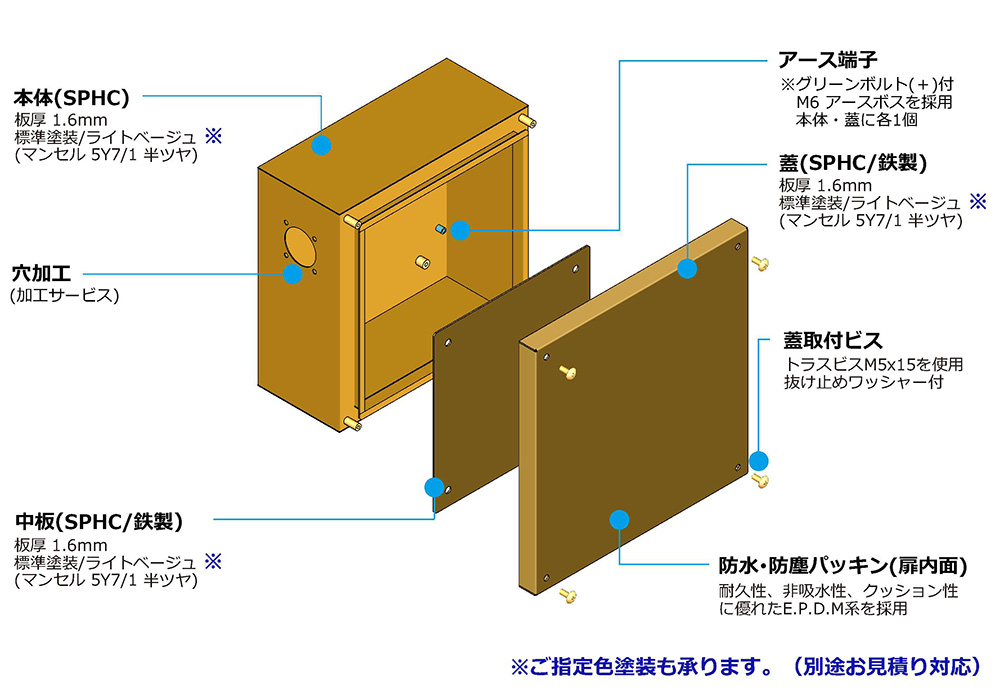

設置環境にあわせてスチール鋼板・電気めっき鋼板・高耐食めっき鋼板の３タイプより材質をご指定頂けます。
- ※電気めっき鋼板は一般的なボンデ鋼板、高耐食めっき鋼板はＺＡＭⓇ鋼板になります。
- ※その他の素材での加工についてもご要望ありましたら、別途ご相談下さい。
穴加工付きの標準価格です。
- ※ＢＯＸ外面（６面）の機器取付穴加工を加工範囲内で施工致します。
- ※穴加工をご依頼の際は、ご発注時に穴加工位置を指定したデータ・図面等をご提示願います。
- （ＤＸＦ・３Ｄ（ＳＴＥＰ、ＩＧＥＳ形式）等）
- ※加工難易度の高い穴加工は有償となります。（別途お見積り）

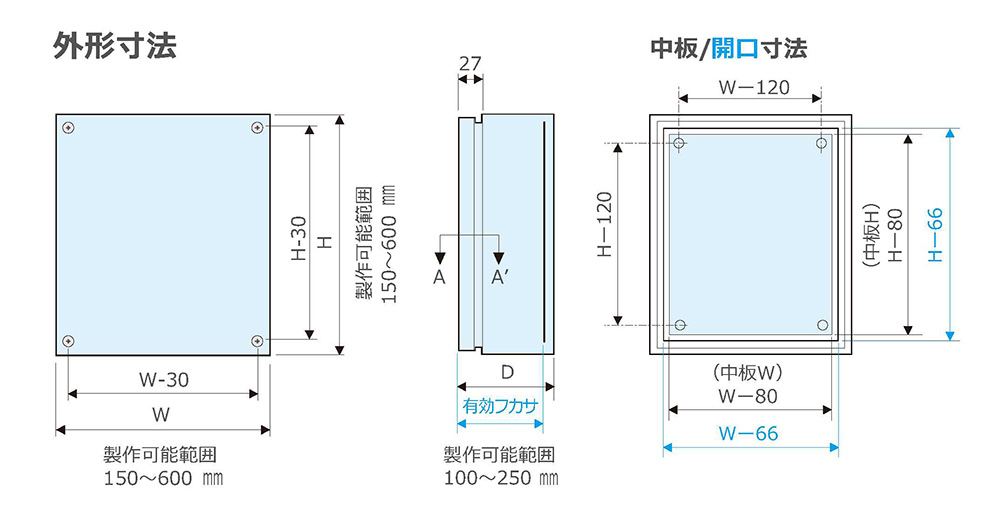

ＢＯＸ外形サイズ（幅・高さ・深さ）を変更できます。（上限・下限設定より１ｍｍ単位から指定可能）
- ※基本スペック（水切り寸法（間口）、扉厚み、外形サイズに対する中板サイズ）はＳＤＳ標準仕様となります。
- ※価格は指定サイズに一番近い大きめのＢＯＸと同価格となります。
- ※上限サイズについては、別途お問合せ下さい。
工場色・機械色などのご指定色塗装も対応致します。（別途有償対応）
- ※ご指定色の場合は別途色見本（鉄製素材に塗装したもの）をご提示ください。
- ※日本塗料工業番号、マンセル番号、ＲＡＬ番号での塗装も承ります。（塗料ツヤについてはご指示願います。）
電源やネットワークの中継に適したボックスです。
扉形状の蓋をビスで押えこむ事で防水要求を高めたタイプです。
(※設置時の固定用背面ブラケットのご要望についても、製作承ります)
※型式や仕様その他記載内容は、予告なく変更する場合があります。
フカサ 100mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。
フカサ 150mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。
| 型式 | 扉 | 外形寸法 | 中板サイズ | 有効フカサ （mm） |
製品重量 （kg） |
標準価格（円）※ | 図面 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W:ヨコ （mm） |
H:タテ （mm） |
D:フカサ （mm） |
W:ヨコ （mm） |
H:タテ （mm） |
スチール製 | 電気亜鉛 メッキ鋼板製 |
高耐食 メッキ鋼板製 |
|||||
| FP15-2020 | - | 200 | 200 | 150 | 120 | 120 | 169.8 | 3.8 | 7,000 | 8,000 | 12,000 | PDFDXF |
| FP15-2520 | - | 250 | 200 | 150 | 170 | 120 | 169.8 | 4.4 | 8,000 | 9,000 | 13,000 | PDFDXF |
| FP15-2525 | - | 250 | 250 | 150 | 170 | 170 | 169.8 | 5.1 | 9,000 | 10,000 | 15,000 | PDFDXF |
| FP15-2530 | - | 250 | 300 | 150 | 170 | 220 | 169.8 | 5.8 | 10,000 | 11,000 | 17,000 | PDFDXF |
| FP15-2540 | - | 250 | 400 | 150 | 170 | 320 | 169.8 | 7.2 | 12,000 | 14,000 | 20,000 | PDFDXF |
| FP15-2550 | - | 250 | 500 | 150 | 170 | 420 | 169.8 | 8.7 | 15,000 | 16,000 | 24,000 | PDFDXF |
| FP15-2560 | - | 250 | 600 | 150 | 170 | 520 | 169.8 | 10.1 | 17,000 | 19,000 | 28,000 | PDFDXF |
| FP15-3030 | - | 300 | 300 | 150 | 220 | 220 | 169.8 | 6.6 | 12,000 | 13,000 | 19,000 | PDFDXF |
| FP15-3040 | - | 300 | 400 | 150 | 220 | 320 | 169.8 | 8.2 | 14,000 | 15,000 | 23,000 | PDFDXF |
| FP15-3050 | - | 300 | 500 | 150 | 220 | 420 | 169.8 | 9.9 | 16,000 | 18,000 | 27,000 | PDFDXF |
| FP15-3060 | - | 300 | 600 | 150 | 220 | 520 | 169.8 | 11.5 | 19,000 | 21,000 | 31,000 | PDFDXF |
| FP15-4040 | - | 400 | 400 | 150 | 320 | 320 | 169.8 | 10.2 | 17,000 | 19,000 | 28,000 | PDFDXF |
| FP15-4050 | - | 400 | 500 | 150 | 320 | 420 | 169.8 | 12.2 | 20,000 | 22,000 | 34,000 | PDFDXF |
| FP15-4060 | - | 400 | 600 | 150 | 320 | 520 | 169.8 | 14.2 | 23,000 | 26,000 | 39,000 | PDFDXF |
| FP15-5050 | - | 500 | 500 | 150 | 420 | 420 | 169.8 | 14.6 | 24,000 | 26,000 | 40,000 | PDFDXF |
| FP15-5060 | - | 500 | 600 | 150 | 420 | 520 | 169.8 | 17 | 28,000 | 31,000 | 47,000 | PDFDXF |
| FP15-6060 | - | 600 | 600 | 150 | 520 | 520 | 169.8 | 19.7 | 32,000 | 36,000 | 54,000 | PDFDXF |
フカサ 200mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。
| 型式 | 扉 | 外形寸法 | 中板サイズ | 有効フカサ （mm） |
製品重量 （kg） |
標準価格（円）※ | 図面 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W:ヨコ （mm） |
H:タテ （mm） |
D:フカサ （mm） |
W:ヨコ （mm） |
H:タテ （mm） |
スチール製 | 電気亜鉛 メッキ鋼板製 |
高耐食 メッキ鋼板製 |
|||||
| FP20-2020 | - | 200 | 200 | 200 | 120 | 120 | 219.8 | 4.3 | 8,000 | 9,000 | 13,000 | PDFDXF |
| FP20-2520 | - | 250 | 200 | 200 | 170 | 120 | 219.8 | 4.9 | 9,000 | 10,000 | 15,000 | PDFDXF |
| FP20-2525 | - | 250 | 250 | 200 | 170 | 170 | 219.8 | 5.7 | 10,000 | 11,000 | 17,000 | PDFDXF |
| FP20-2530 | - | 250 | 300 | 200 | 170 | 220 | 219.8 | 6.5 | 11,000 | 12,000 | 19,000 | PDFDXF |
| FP20-2540 | - | 250 | 400 | 200 | 170 | 320 | 219.8 | 8.1 | 14,000 | 15,000 | 23,000 | PDFDXF |
| FP20-2550 | - | 250 | 500 | 200 | 170 | 420 | 219.8 | 9.6 | 16,000 | 18,000 | 26,000 | PDFDXF |
| FP20-2560 | - | 250 | 600 | 200 | 170 | 520 | 219.8 | 11.2 | 18,000 | 20,000 | 31,000 | PDFDXF |
| FP20-3030 | - | 300 | 300 | 200 | 220 | 220 | 219.8 | 7.4 | 13,000 | 14,000 | 21,000 | PDFDXF |
| FP20-3040 | - | 300 | 400 | 200 | 220 | 320 | 219.8 | 9.1 | 15,000 | 17,000 | 25,000 | PDFDXF |
| FP20-3050 | - | 300 | 500 | 200 | 220 | 420 | 219.8 | 10.9 | 18,000 | 20,000 | 30,000 | PDFDXF |
| FP20-3060 | - | 300 | 600 | 200 | 220 | 520 | 219.8 | 12.6 | 21,000 | 23,000 | 34,000 | PDFDXF |
| FP20-4040 | - | 400 | 400 | 200 | 320 | 320 | 219.8 | 11.2 | 19,000 | 21,000 | 31,000 | PDFDXF |
| FP20-4050 | - | 400 | 500 | 200 | 320 | 420 | 219.8 | 13.4 | 22,000 | 24,000 | 36,000 | PDFDXF |
| FP20-4060 | - | 400 | 600 | 200 | 320 | 520 | 219.8 | 15.5 | 25,000 | 28,000 | 43,000 | PDFDXF |
| FP20-5050 | - | 500 | 500 | 200 | 420 | 420 | 219.8 | 15.9 | 26,000 | 29,000 | 44,000 | PDFDXF |
| FP20-5060 | - | 500 | 600 | 200 | 420 | 520 | 219.8 | 18.4 | 30,000 | 33,000 | 50,000 | PDFDXF |
| FP20-6060 | - | 600 | 600 | 200 | 520 | 520 | 219.8 | 21.2 | 35,000 | 38,000 | 58,000 | PDFDXF |
フカサ 250mm ※電気メッキ鋼板製は品番末尾に『 －ＳＥ 』、高耐食メッキ鋼板製は品番末尾に『 －ＳＧＭ 』を付与してご指定下さい。
| 型式 | 扉 | 外形寸法 | 中板サイズ | 有効フカサ （mm） |
製品重量 （kg） |
標準価格（円）※ | 図面 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W:ヨコ （mm） |
H:タテ （mm） |
D:フカサ （mm） |
W:ヨコ （mm） |
H:タテ （mm） |
スチール製 | 電気亜鉛 メッキ鋼板製 |
高耐食 メッキ鋼板製 |
|||||
| FP25-2525 | - | 250 | 250 | 250 | 170 | 170 | 269.8 | 6.3 | 11,000 | 12,000 | 18,000 | PDFDXF |
| FP25-2530 | - | 250 | 300 | 250 | 170 | 220 | 269.8 | 7.2 | 12,000 | 14,000 | 20,000 | PDFDXF |
| FP25-2540 | - | 250 | 400 | 250 | 170 | 320 | 269.8 | 8.9 | 15,000 | 16,000 | 25,000 | PDFDXF |
| FP25-2550 | - | 250 | 500 | 250 | 170 | 420 | 269.8 | 10.6 | 18,000 | 19,000 | 29,000 | PDFDXF |
| FP25-2560 | - | 250 | 600 | 250 | 170 | 520 | 269.8 | 12.3 | 20,000 | 22,000 | 33,000 | PDFDXF |
| FP25-3030 | - | 300 | 300 | 250 | 220 | 220 | 269.8 | 8.1 | 14,000 | 15,000 | 23,000 | PDFDXF |
| FP25-3040 | - | 300 | 400 | 250 | 220 | 320 | 269.8 | 10 | 17,000 | 18,000 | 28,000 | PDFDXF |
| FP25-3050 | - | 300 | 500 | 250 | 220 | 420 | 269.8 | 11.9 | 20,000 | 22,000 | 32,000 | PDFDXF |
| FP25-3060 | - | 300 | 600 | 250 | 220 | 520 | 269.8 | 13.8 | 22,000 | 25,000 | 37,000 | PDFDXF |
| FP25-4040 | - | 400 | 400 | 250 | 320 | 320 | 269.8 | 12.3 | 20,000 | 22,000 | 33,000 | PDFDXF |
| FP25-4050 | - | 400 | 500 | 250 | 320 | 420 | 269.8 | 14.5 | 24,000 | 26,000 | 39,000 | PDFDXF |
| FP25-4060 | - | 400 | 600 | 250 | 320 | 520 | 269.8 | 16.8 | 27,000 | 30,000 | 46,000 | PDFDXF |
| FP25-5050 | - | 500 | 500 | 250 | 420 | 420 | 269.8 | 17.1 | 28,000 | 31,000 | 47,000 | PDFDXF |
| FP25-5060 | - | 500 | 600 | 250 | 420 | 520 | 269.8 | 19.7 | 32,000 | 35,000 | 54,000 | PDFDXF |
| FP25-6060 | - | 600 | 600 | 250 | 520 | 520 | 269.8 | 22.7 | 37,000 | 41,000 | 62,000 | PDFDXF |
※型式や仕様その他記載内容は、予告なく変更する場合があります。
