軽量で錆びにくい壁掛けに対応した制御ボックスです。
ハンドル鍵付きの片扉（右開き）仕様になります。
（※左開き仕様も製作承ります。（型式末尾『-Ｇ』付与指定）
サービス
穴加工付きの標準価格です。
- ※ＢＯＸ外面（６面）の機器取付穴加工を加工範囲内で施工致します。(タップ加工不可)
- ※穴加工不要の場合はノーホール値引を提供致します。（別途お見積り）
- ※穴加工をご依頼の際は、ご発注時に穴加工位置を指定したデータ・図面等をご提示願います。
- （ＤＸＦ・３Ｄ（ＳＴＥＰ、ＩＧＥＳ形式）等）
- ※加工難易度の高い穴加工は有償となります。（別途お見積り）
ＢＯＸ外形サイズ（幅・高さ・深さ）を変更できます。（上限・下限設定より１ｍｍ単位から指定可能）
- ※基本スペック（水切り寸法（間口）、扉厚み、外形サイズに対する中板サイズ）はＳＤＳ標準仕様となります。
- ※価格は指定サイズに一番近い大きめのＢＯＸと同価格となります。
標準塗装色はマンセル５Ｙ７／１半ツヤ塗装でご指定色塗装も承ります。（別途有償対応）
- ※ご指定色の場合は別途色見本（鉄製素材に塗装したもの）をご提示ください。
- ※日本塗料工業番号、マンセル番号、ＲＡＬ番号での塗装も承ります。（塗料ツヤについてはご指示願います。）
軽量で錆びにくい壁掛けに対応した制御ボックスです。
ハンドル鍵付きの片扉（右開き）仕様になります。
（※左開き仕様も製作承ります。（型式末尾『-Ｇ』付与指定）
※型式や仕様その他記載内容は、予告なく変更する場合があります。
フカサ 160mm ※アルミBOXはオープン価格となります。(別途お見積り)

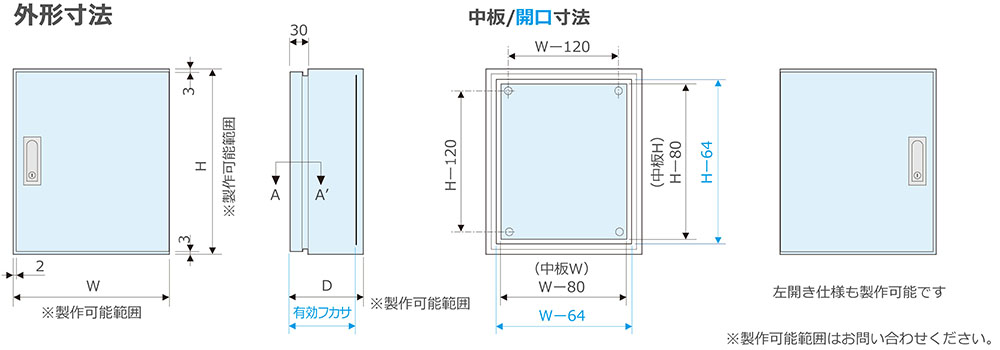

| 型式 | 扉 | 外形寸法 | 中板サイズ | 有効フカサ （mm） |
製品重量 （kg） |
標準価格（円）※ | 図面 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W:ヨコ （mm） |
H:タテ （mm） |
D:フカサ （mm） |
W:ヨコ （mm） |
H:タテ （mm） |
スチール製 | 電気亜鉛 メッキ鋼板製 |
高耐食 メッキ鋼板製 |
|||||
| FAL16-4050S | 片扉 | 400 | 500 | 160 | 320 | 420 | 137.4 | 6.6 | - | - | - | PDFDXF |
| FAL16-5060S | 片扉 | 500 | 600 | 160 | 420 | 520 | 137.4 | 9.4 | - | - | - | PDFDXF |
| FAL16-6070S | 片扉 | 600 | 700 | 160 | 520 | 620 | 137.4 | 12.8 | - | - | - | PDFDXF |
| FAL16-7080S | 片扉 | 700 | 800 | 160 | 620 | 720 | 137.4 | 16.7 | - | - | - | PDFDXF |
※型式や仕様その他記載内容は、予告なく変更する場合があります。
