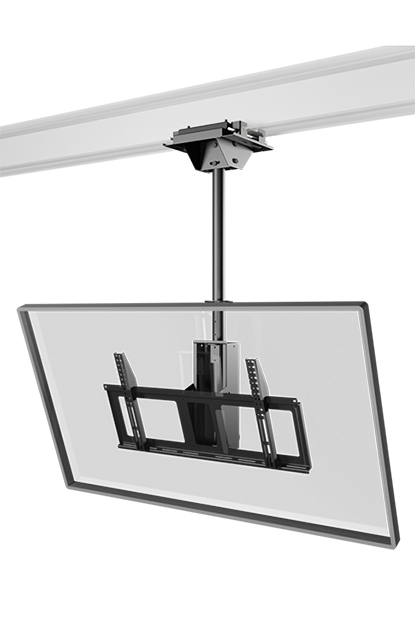

工場DXの推進に欠かせない情報表示設備を、 より安全・効率的・省施工で実現するためのH鋼取付専用天吊り金具です。
工場や物流倉庫などのH鋼（H形鋼）にクランプで直接固定でき、天井補強工事やボルト穴加工を必要としないため、工事不要・短時間施工・コスト削減を同時に実現します。 43～75インチの大型ディスプレイ対応で、生産ラインの進捗表示・監視カメラモニター・作業指示表示など、工場の「見える化」を支える最適なソリューションです。

特長

既存ラインへの後付けもスムーズに行え、設置作業を効率化して工期短縮・工事コスト削減に貢献します。

生産情報の見える化、稼働監視、品質データ表示など、工場DXの情報表示装置として多目的に活用できます。天井から最適な位置にディスプレイを固定できるため、ライン監視や製造情報のデジタル表示で求められる視認性の向上をサポートします。

さらに、落下防止などを考慮した安全設計により、安心して使える信頼性の高い設備構築を支援します。工場DX化の第一歩として、現場の情報伝達を手軽にアップデートします。

1. H鋼に直接固定できる省施工設計

• Wクランプ構造（垂直＋水平）により、H鋼（幅75〜200mm）へ確実に固定

• 天井補強工事や穴あけ加工が不要で、既設のH鋼構造をそのまま利用可能

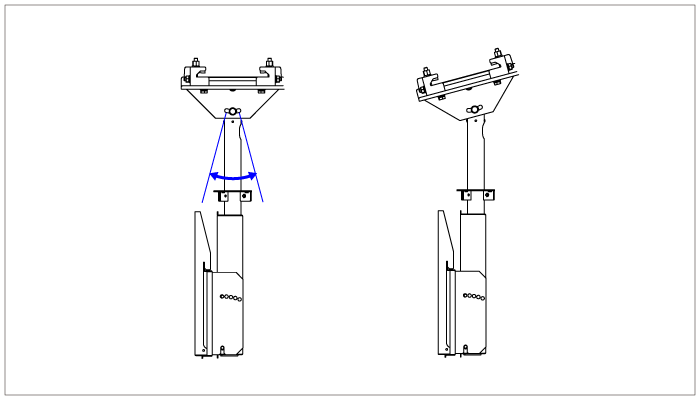

2. H鋼の勾配に対応

• 15°までの角度調整が可能で、勾配のある天井にも対応

• H鋼の位置やライン設計に応じた柔軟なレイアウト変更が可能

3. 最適な表示位置を柔軟に設定可能

• 高さ：50mmピッチ・5段階

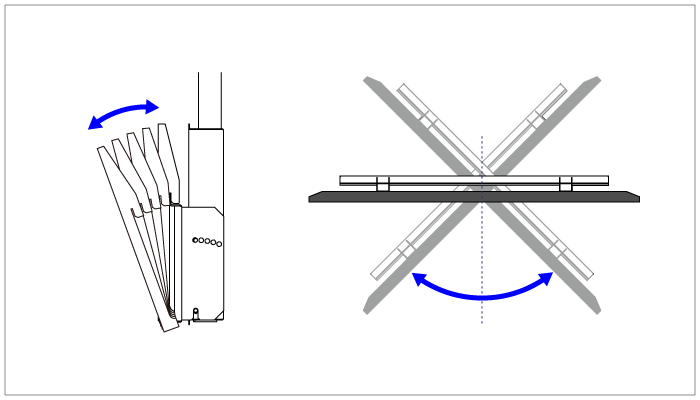

• チルト角度：0°／5°／10°／15°／20°（5段階調整）

• スイベル回転：360°対応（90°ピッチ固定／±45°フリー回転）

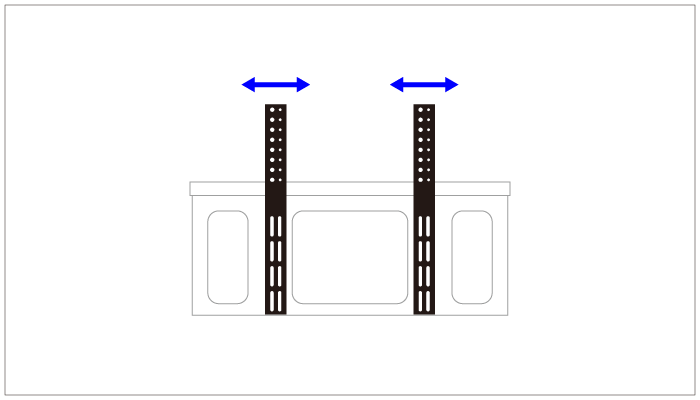

4. 大型ディスプレイ対応・VESA規格適合

• VESA W100～800 × H100～400mmに対応し、
メーカーを問わず幅広い業務用ディスプレイを設置可能

• 43～75インチサイズまで対応

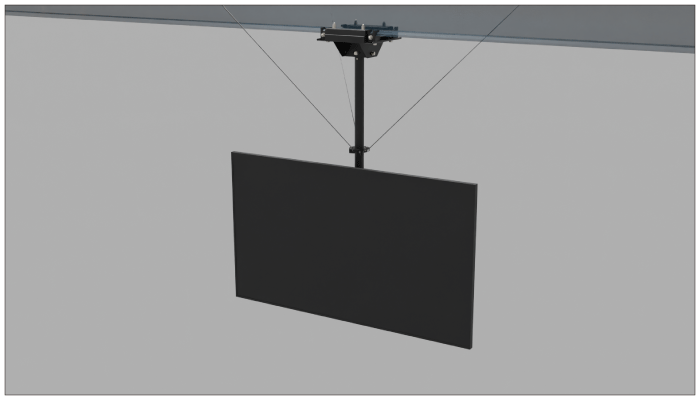

5. 振れ止めワイヤーが取付可能な安全設計

• 3方向（120°）または4方向（90°）で振れ止めワイヤーを取付可能

• 振動・風圧などによるモニターの揺れを防止し、長期使用でも高い安定性を維持

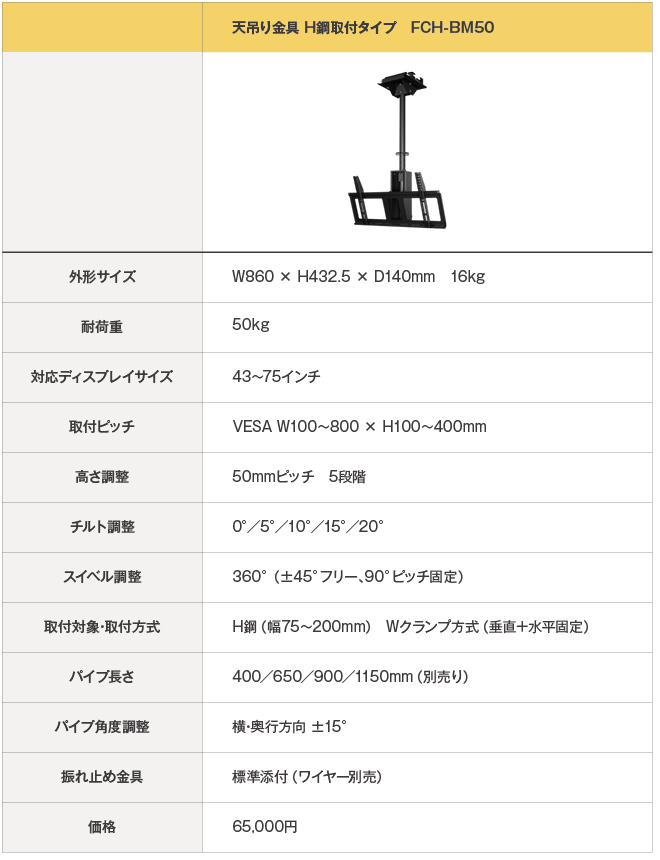

スペック

まとめ

導入メリット 工事不要のH鋼取付構造で施工コストを削減 大型ディスプレイ対応で情報共有を効率化 ライン監視・稼働状況表示・品質管理の見える化を推進 安全・高耐久設計で長期稼働にも安心
